PM 300 几乎适用于所有对纯度、速度、细度和可重复性要求极高的质量控制行业。由于其能量输入高达重力加速度的 64.4 倍，该研磨机是机械化学（共晶体筛选、机械合成、机械合金化和机械催化）等研究任务或纳米级超细胶体研磨的最佳选择。
得益于完美符合人体工程学的操作同时，研磨效果也能做到相同的精细程度，出料细度可达纳米级。

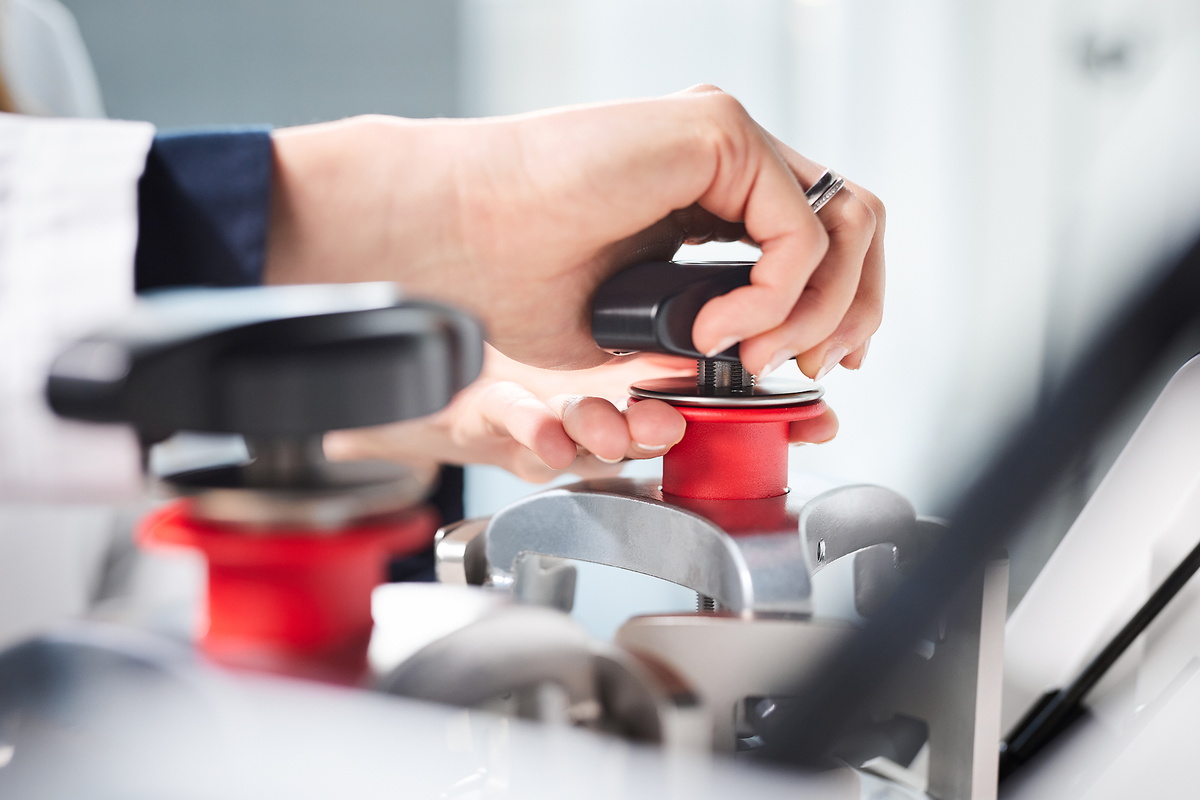

操作RETSCH行星式球磨机特别安全，配有安全挡片保护装置，确保只有研磨罐紧固后才能启动。太阳轮锁定设计可确保研磨罐定位准确、紧固安全。经过验证的机械系统比电子解决方案更不容易发生故障——用户可以随时轻松取放研磨罐。而当电子系统出现故障时，就可能无法解锁研磨罐。PM 300的另一个独特的安全特征是当紧固装置已达到所需的25Nm扭矩力固定时，设备会发出鸣笛声并在显示屏上通知。RETSCH提供了方便的紧固辅助扳手，当机器设定在600和800转/分之间的较高速度范围内运行时，这尤其需求。
湿法研磨用于获得 5 µm 以下的颗粒，因为小颗粒表面容易带电并聚集在一起，这使得干法研磨难以继续进行。
要通过湿法研磨产生 100 nm 或更小的超细颗粒（纳米级研磨），需要使用摩擦而不是冲击。这可以通过使用大量小磨球来实现，这些磨球表面大，摩擦点多。
有关罐子填充、湿法研磨和样品回收的更多详情，请观看视频。
视频展示了行星式球磨机 PM 100 的湿磨过程。
该图显示了在PM 300中以650rpm和800rpm粉碎二氧化钛（TiO2）的结果和净处理时间。在800rpm下更高的能量输出时，颗粒尺寸减小得更快。然而，在800转/分的转速下增加的升温团聚效应也应该考虑在内，因为它们可能需要更长的间隔时间。
二氧化钛使用0.1mm研磨球和六偏磷酸钠分散剂的净研磨时间
不同行星式球磨仪在不同速度设置下可达到的加速度
有了特殊的适配器，就可以在行星球磨仪中使用一次性样品瓶（如 1.5 毫升 GC 玻璃瓶）进行共晶体筛选。适配器有 24 个位置，外环有 16 个位置，内环有 8 个位置。外圈最多可容纳 16 个样品瓶，使用行星式球磨仪 PM 400 时，最多可同时筛选 64 个样品。内环的 8 个位置适用于不同能量输入的试验，例如机械合成研究。
为了获得最佳的研磨效果，罐子的大小应与要处理的样品量相适应。研磨球的大小最好是最大样品的 3 倍。根据这一经验法则，下表列出了每种研磨球尺寸和罐容积所需的研磨球数量。例如，要粉碎 200 毫升由 7 毫米颗粒组成的样品，建议使用 500 毫升的罐子和尺寸至少为 20 毫米或更大的研磨球。根据下表，需要 25 个研磨球；
| 研磨罐 公称容积 |
样品数量 | 最大进样尺寸 | 建议装球量（颗） | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 15 mm | Ø 20 mm | Ø 30 mm | ||||
| 12 ml | 直至 ≤5 ml | <1 mm | 50 | 15 | 5 | - | - | - | |
| 25 ml | 直至 ≤10 ml | <1 mm | 95 – 100 | 25 – 30 | 10 | - | - | - | |
| 50 ml | 5 – 20 ml | <3 mm | 200 | 50 – 70 | 20 | 7 | 3 – 4 | - | |
| 80 ml | 10 – 35 ml | <4 mm | 250 – 330 | 70 – 120 | 30 - 40 | 12 | 5 | - | |
| 125 ml | 15 – 50 ml | <4 mm | 500 | 110 – 180 | 50 – 60 | 18 | 7 | - | |
| 250 ml | 25 – 120 ml | <6 mm | 1100 – 1200 | 220 – 350 | 100 – 120 | 35 – 45 | 15 | 5 | |
| 500 ml | 75 – 220 ml | <10 mm | 2000 | 440 – 700 | 200 – 230 | 70 | 25 | 8 | |
RETSCH 行星球磨机非常适合用于减小合金、膨润土、骨骼、碳纤维、催化剂、纤维素、水泥熟料、陶瓷、木炭、化工产品、粘土矿物、煤炭、焦炭、堆肥、混凝土、电子废料等的粒度、纤维、玻璃、石膏、毛发、羟基磷灰石、铁矿石、高岭土、石灰石、金属氧化物、矿物、矿石、涂料和油漆、纸张、颜料、植物材料、聚合物、石英、种子、半宝石、污水污泥、矿渣、土壤、组织、烟草、废样品、木材等。
行星式球磨仪的研磨罐位于底部太阳轮的偏心位置。研磨罐绕轴自转，与公共的太阳轮转动方向正好想法，太阳轮与研磨罐的转速比为1：-2。 研磨罐中的球在于研磨罐一起运动时受到Coriolis力（即自转偏向力）的叠加影响。
研磨罐和研磨球的运动速度之差产生强摩擦力和撞击力，因而释放了大量的动能。这种撞击和摩擦的组合使得行星式球磨仪研磨时的粉碎度及高。
| 应用 | pulverizing, mixing, homogenizing, colloidal milling, mechanical alloying, mechanochemistry, co-crystal screening |
| 应用领域 | 农业, 化学, 医药, 地质/冶金, 工程/电子, 建筑材料, 环境/循环, 玻璃/陶瓷, 生物 |
| 样品特征 | 软性, 硬性, 脆性, 纤维质—干或湿 |
| 粉碎原理： | 撞击力，摩擦力 |
| 最大进样尺寸 | < 10 mm |
| 最终出料粒度 * | 用于胶体研磨，出样小于０.１微米 |
| 批次加料量* | max. 2 x 220 ml |
| 研磨平台数 (可接纳研磨罐数) | 2 |
| 转速比设定 | 1 : -2 |
| 太阳轮转速 | 50 - 800 min-1 |
| 有效太阳轮直径 | 180 mm |
| 重力 | 64 g |
| 研磨罐种类 | optional areation covers, safety closure devices |
| 研磨套件材料： | hardened stainless steel, 碳化钨, 玛瑙, 烧结刚玉, 氧化锆 |
| 研磨罐尺寸 | 12 ml / 25 ml / 50 ml / 80 ml / 125 ml / 250 ml / 500 ml |

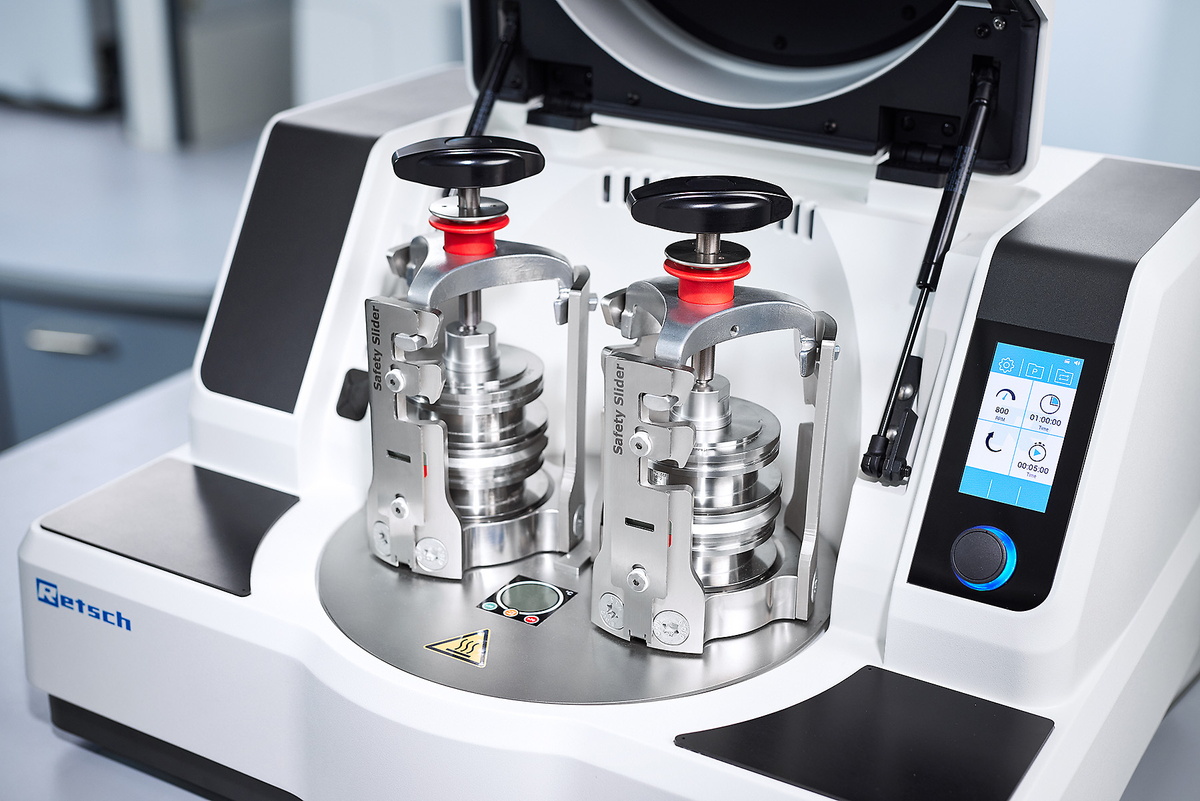

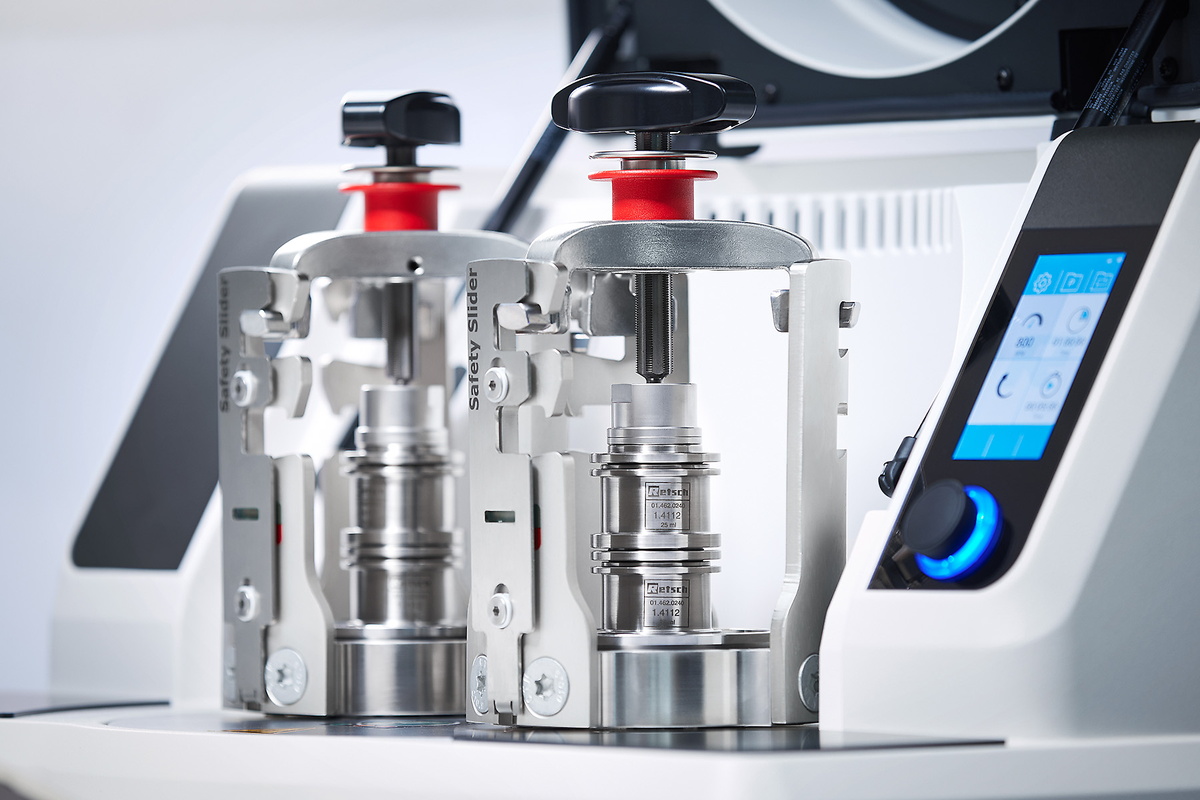

| Stackable grinding jars | 12 ml / 25 ml / 50 ml / 80 ml |
| Adapter for single-use glas vials | 24 x 1.5 ml / 7 x 20 ml |

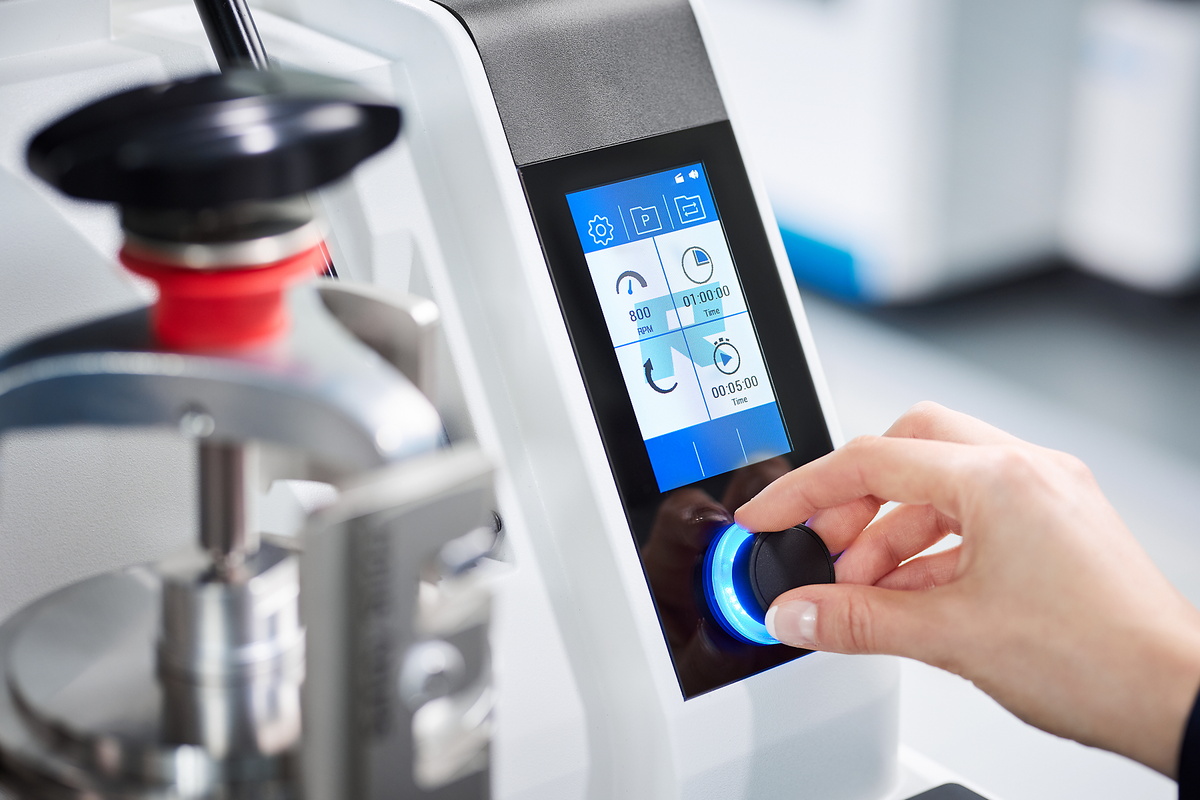

| 粉碎时间设定 | 数字式，00:00:01至99:59:59 |
| 间歇驱动 | 可以，反向转动 |
| 转动时间 | 数字设定 00:00:01 至 99:59:59 |
| 暂停时间 | 数字设定 00:00:01 至 99:59:59 |
| 可存储运行模式 | 12 |
| 可储存的循环方案： | 4 |
| 能力输入测定 | 是 |
| 串行接口 | USB, RASPI |
| 驱动 | 带变频器的三相交流电动机 |
| 驱动功率 | 2,5 kW |
| 电源数据： | 200-240 V, 50/60 Hz |
| 电源接头： | 单相 |
| 防护类型 | IP 20 |
| 接受功率 | ~ 3335 VA |
| 机体尺寸（宽x高x纵深） | 745 x 525 x 580 mm |
| 净重 | ~ 118 kg |
| 标准 | CE |
| 专利/实用专利 | 是 |
保留技术变更和出错的权利
