环盘式研磨机是一种实验室样品研磨设备，用于将坚硬脆性材料快速粉碎成细粉。该装置采用研磨组件，包含一个盘状研磨容器，此外还可搭配使用一个或两个环状研磨元件。

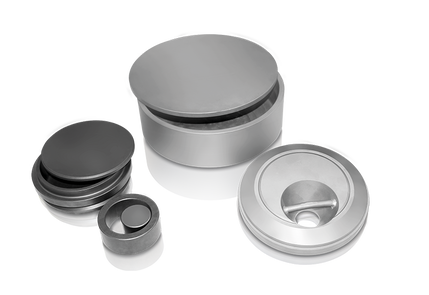

环盘式研磨仪的另一名称为振动杯式研磨仪或振动盘式研磨仪。Retsch公司提供两种型号的此类仪器。较大型号的振动盘式研磨仪RS 300可配合容量达2000毫升的研磨组使用。800毫升、1000毫升及2000毫升的研磨套装均采用盘式结构。400毫升研磨套装与50毫升研磨套装采用研磨块，其中400毫升研磨组同时配备研磨环。因此RS 300也可视为环盘式研磨仪或振动杯式研磨仪。RS 200的100毫升和250毫升研磨组件（均配有研磨环和研磨块）可通过适配器在RS 300上使用。由此可见，RS 300是真正的环盘式研磨机。
作用原理 环盘式研磨仪
| 50 ml | 100 ml | 250 ml | 400 ml | 800 ml | 1000 ml | 2000 ml | |
| RS 200 | Puck | Puck & Ring | - | - | - | - | |
| RS 300 | Puck | Used from RS 200 with adapter | Puck & Ring | Disc | Disc | Disc | |
RETSCH环盘式研磨仪可快速粉碎水泥、水泥熟料、陶瓷、煤炭、焦炭、混凝土、刚玉、玻璃、金属氧化物、矿物、矿石、硅酸盐、炉渣、土壤等物料。
炉渣
电子产品废料
铱
白云石

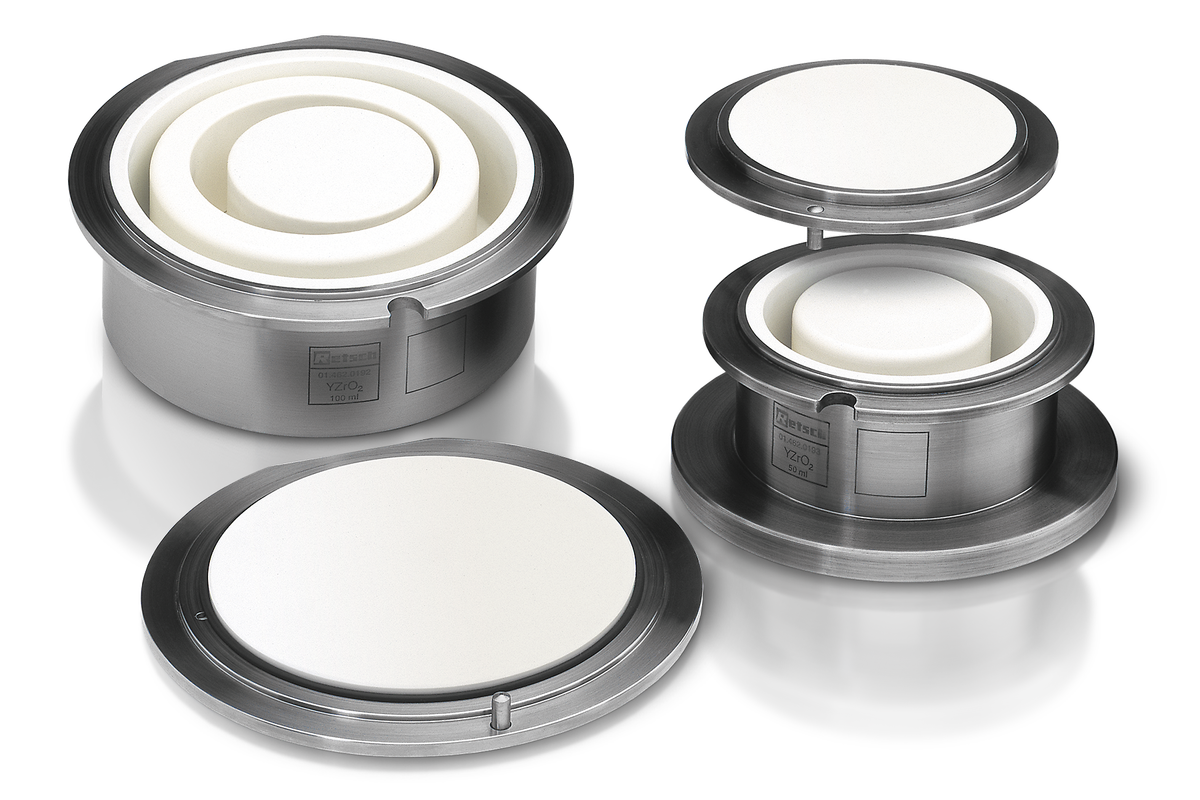

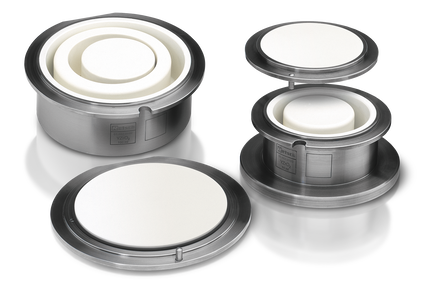

适用于RS 200的研磨罐容量可达250毫升，最大初始颗粒尺寸为15毫米，并以700至1500转/分钟进行圆周振荡。研磨仪操作极具人体工学设计：配备研磨罐提手、快速紧固系统及导轨，研磨组件可轻松滑入正确位置。应用实例——水泥熟料精细研磨：将200毫升粒径达12毫米的样品置于RS 200研磨机中，采用250毫升不锈钢研磨罐，以1500转/分钟转速研磨。仅60秒后即达到85微米的细度。
通过在RS 200和RS 300盘磨仪中研磨两种不同材料的混合物，比较了两台盘磨仪的均质化程度。在RS 300盘磨仪中，将950克石英与50克五氧化二钽（Ta₂O₅）置于2000毫升硬质钢研磨罐内，以912转/分钟的速度研磨4分钟。随后从研磨罐不同位置取样：120°位置取样一次，240°位置取样一次，360°位置取样一次，各取样深度分别为表面、中部和底部。另取118.75克石英与6.25克Ta₂O₅，置于RS 200设备中，使用250毫升硬质钢研磨组，以1500转/分钟研磨1分钟后进行相同取样。RS 300与RS 200设备均达到D₉₇=100微米的研磨精度。随后将粉碎样品与Licowax®混合，使用Pellet Press PP 40压片机在40毫米铝杯中压制。操作参数设定为20吨压力，持续20秒。

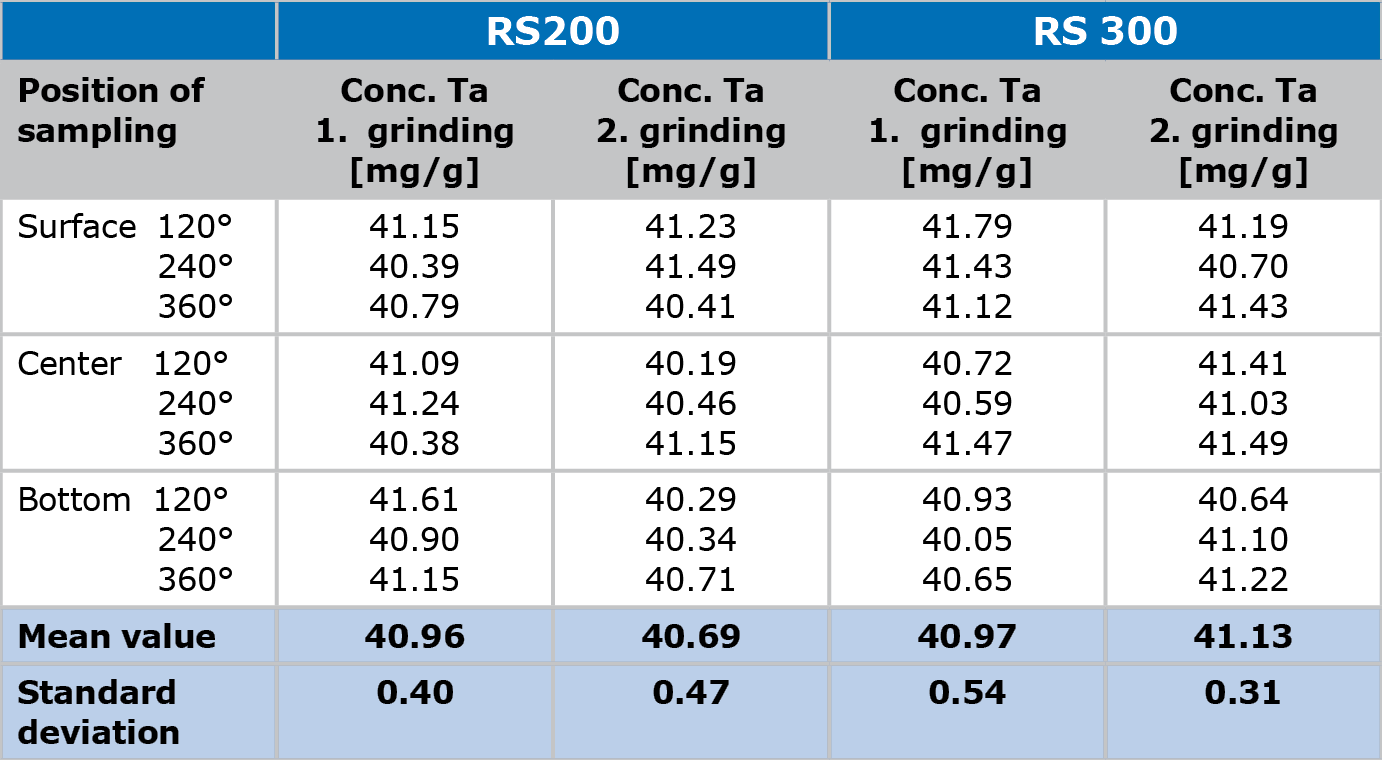

钽的测量
RETSCH的仪器在所有的工业领域中均有应用。在生产控制和质量监控的框架下，RETSCH的仪器广泛用于各种分析程序中的样品前处理和颗粒粒径分析。
鉴于这些领域内对仪器设备的要求日益增高，RETSCH有其明确的产品哲学。借用古希腊大哲学家亚历士多德的一句话说，就是：
