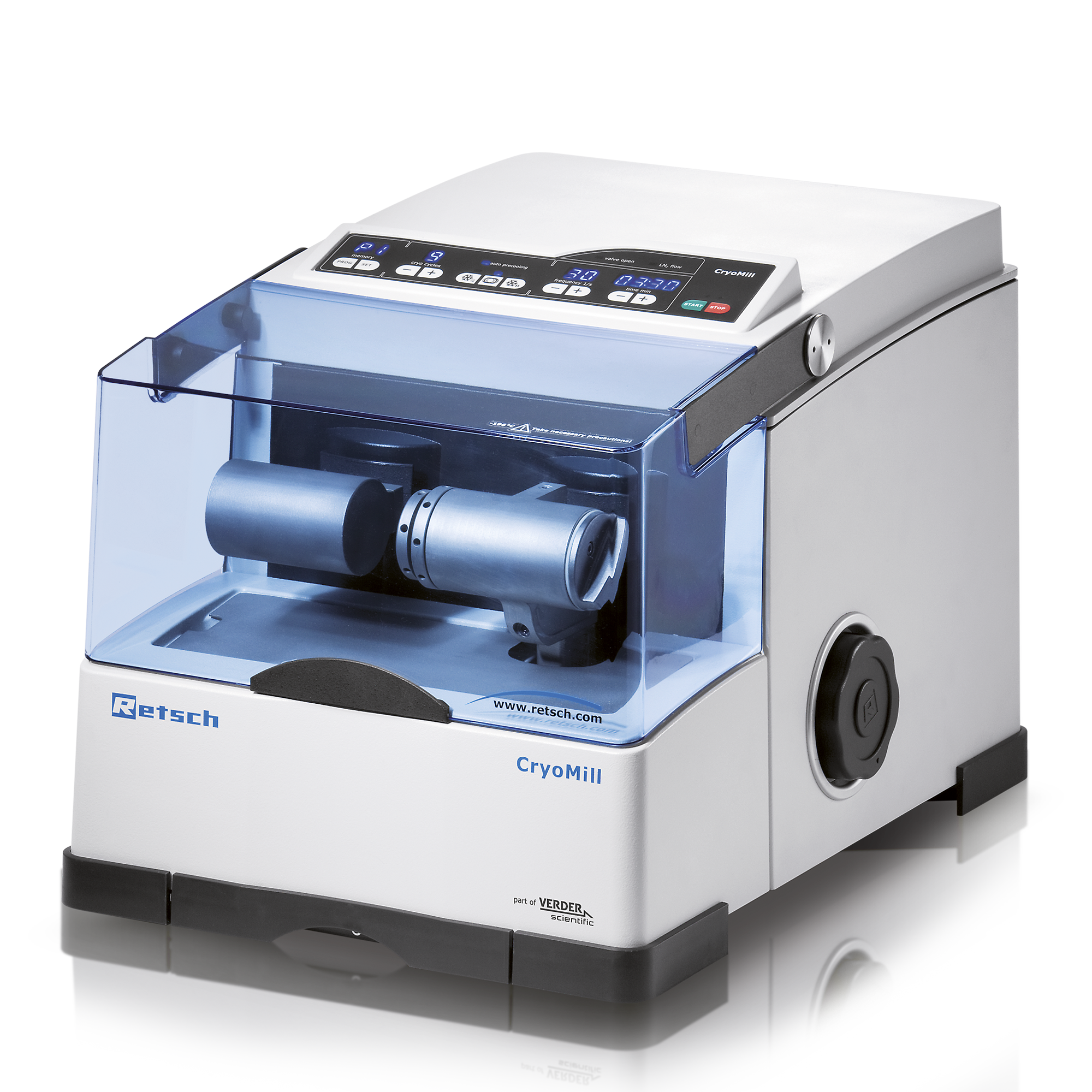

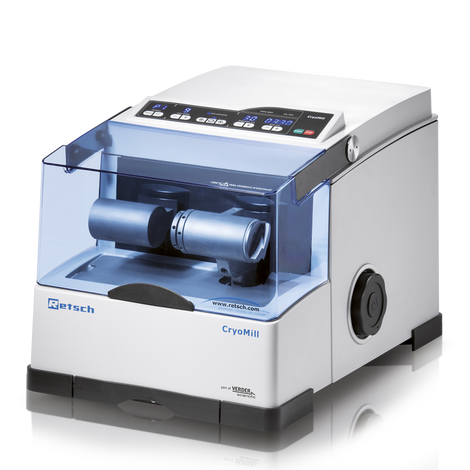

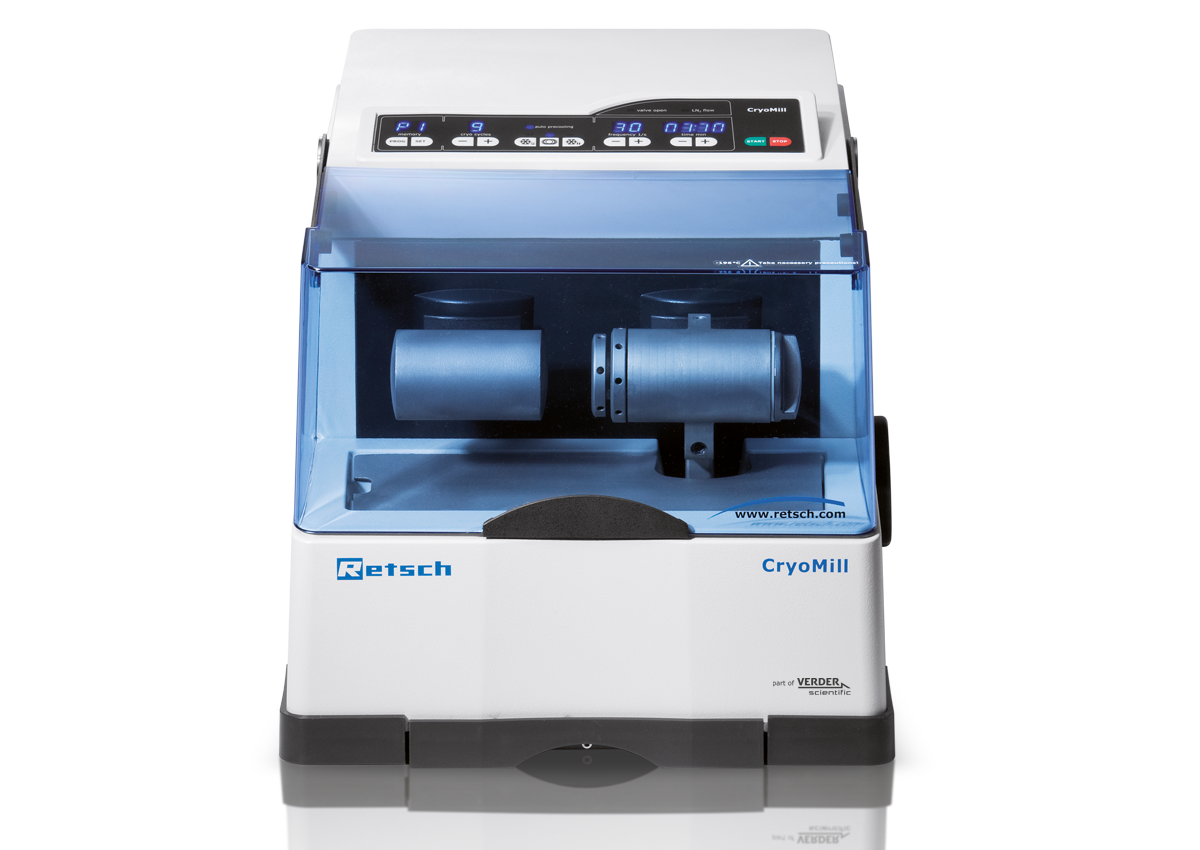

CryoMill
(please order Autofill with LN2 container and safety valve, grinding jars and balls separately)
20.749.0001
CryoMill, 100–240 V, 50/60 Hz

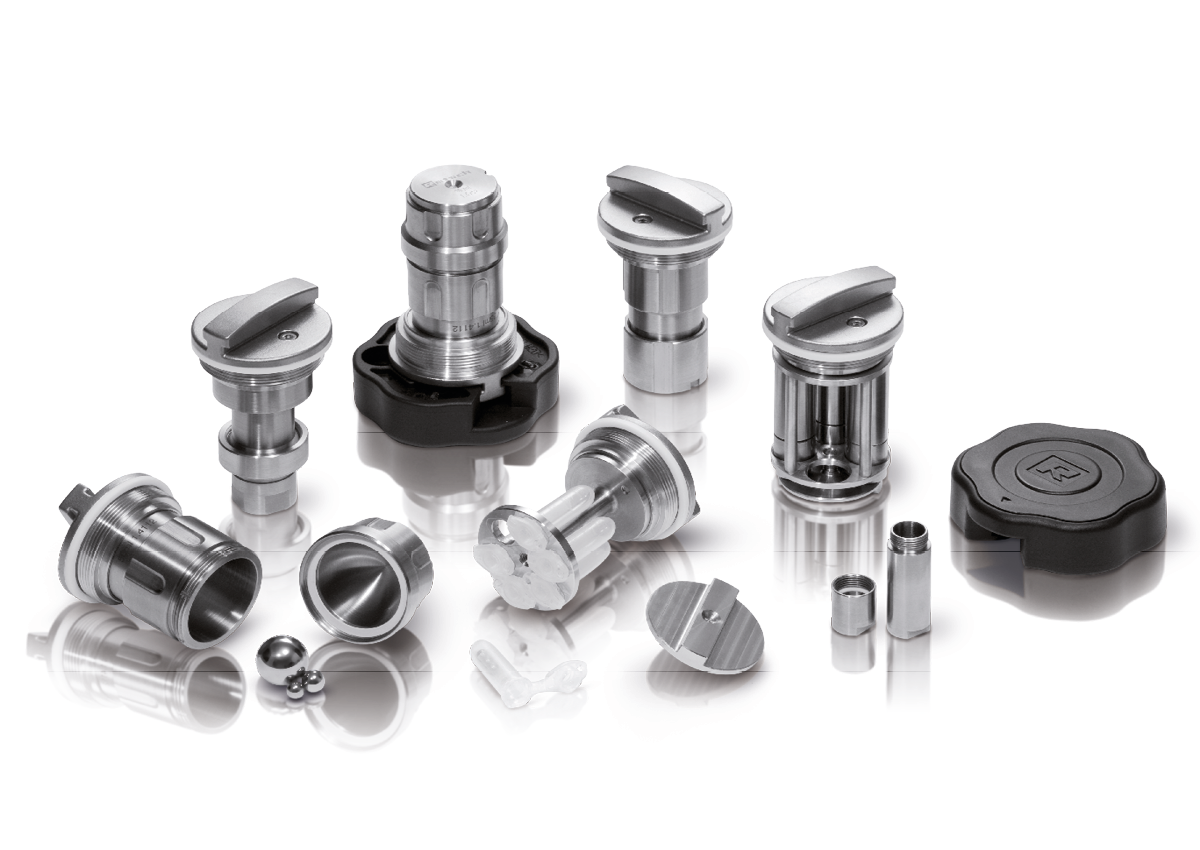

Grinding jars CryoMill
有螺旋盖的研磨罐具有防尘和较好的气密性，适合干磨、湿磨和低温研磨。此外，研磨罐在放入手套箱后可安全地封闭惰性气体。选择一个5-50毫升的研磨罐，适合待处理的样品体积（大约30%的研磨罐应填充样品材料）。
“研磨罐球料比”文件详细说明了研磨罐的可用体积、最大进料尺寸、干磨和湿磨用研磨球的量以及尺寸。
为了确保有效的研磨，研磨罐有4种不同的材料可用于无污染的研磨过程（无意外磨损）。
可用材质:
- 硬质钢 (密度 7.8 g/cm2; 硬度 ≤ 235 HB, 中等耐磨)
特别适合粉碎中等硬度、硬脆性样品。 - 不锈钢 (密度 7.7 g/cm2; 硬度 ≤ 245 HB, 中等耐磨)
特别适合粉碎中等硬度、硬脆性样品。 - 氧化锆 (密度 6.05 g/cm2; 硬度 1250 HV, 高耐磨性)
氧化锆陶瓷特别适合粉碎中等硬度、硬脆性样品。通常用于将样品研磨至超细粒度、无重金属污染的研磨工艺和应用。 - PTFE (密度 2.1 g/cm2; 肖氏硬度 D56, 低耐磨性)
适合用于研磨软性、中等硬度样品材料，如果后续需要测量样品中重金属含量且不接受氧化锆磨损可选择使用PTFE材质。
请注意:
研磨工具的材质应该比样品材质的硬度更高。有关更多信息，请查看下载“设备和附件的材料分析”文档。
Hardened steel
01.462.0300
5 ml, to be used with adapter 02.706.0304
01.462.0330
25 ml
01.462.0329
35 ml
01.462.0328
50 ml
Stainless steel
01.462.0290
5 ml, to be used with adapter 02.706.0304
01.462.0331
10 ml
01.462.0334
25 ml
01.462.0333
35 ml
01.462.0332
50 ml
Zirconium oxide
01.462.0336
25 ml

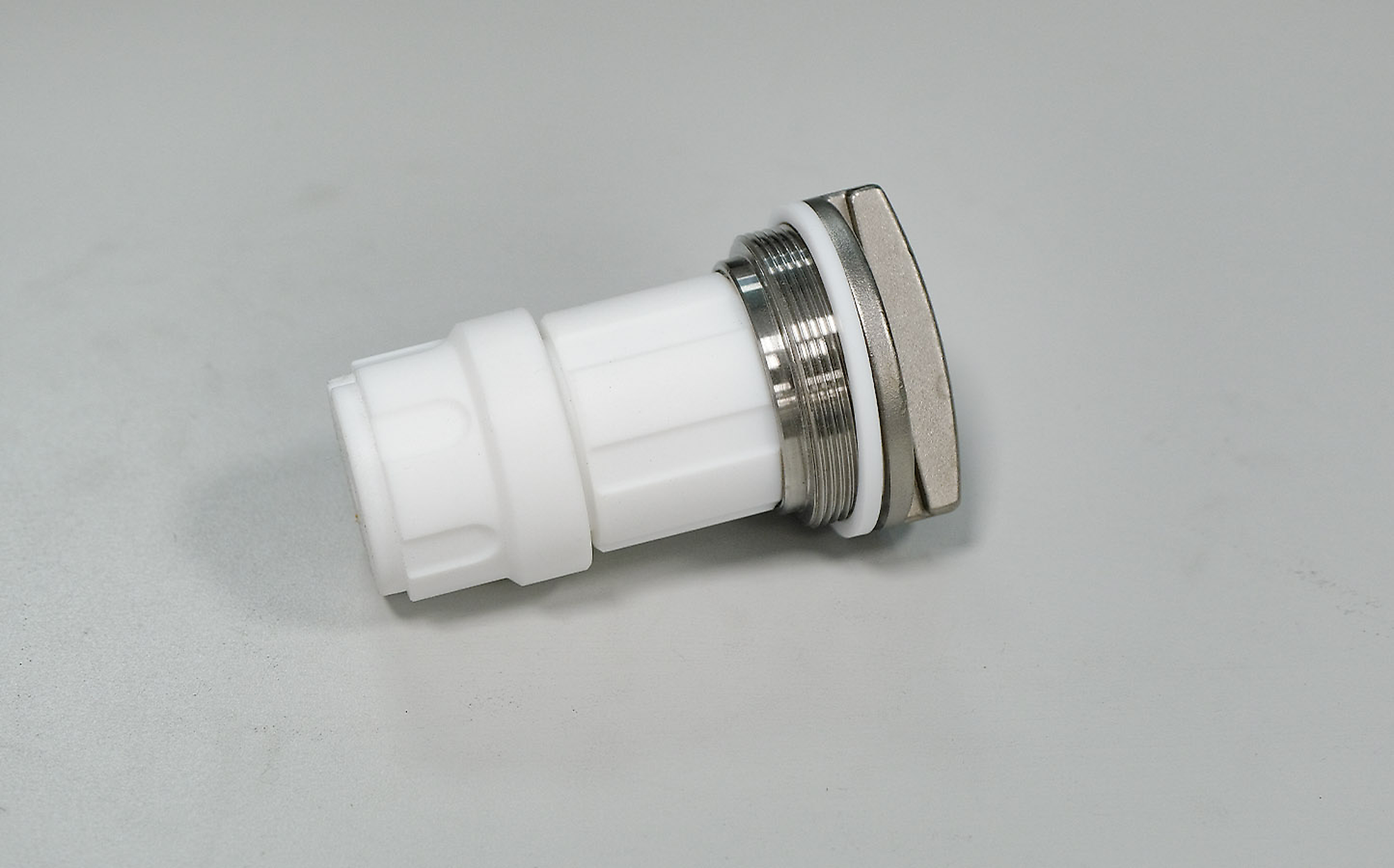

PTFE
01.462.0335
25 ml
Accessories CryoMill
02.480.0003

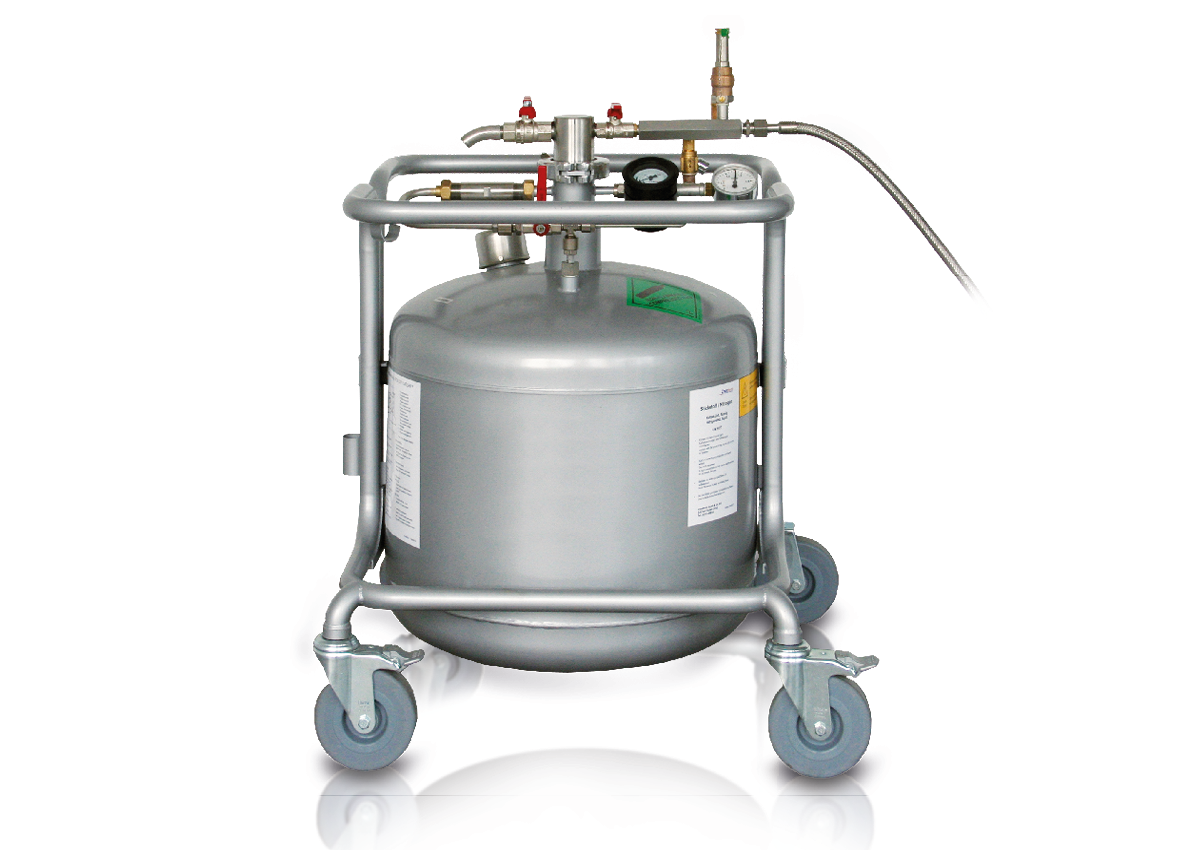

Autofill 150 l (recommended), incl. connection tube and safety valve
02.480.0002
Autofill 50 l, incl. connection tube and safety valve

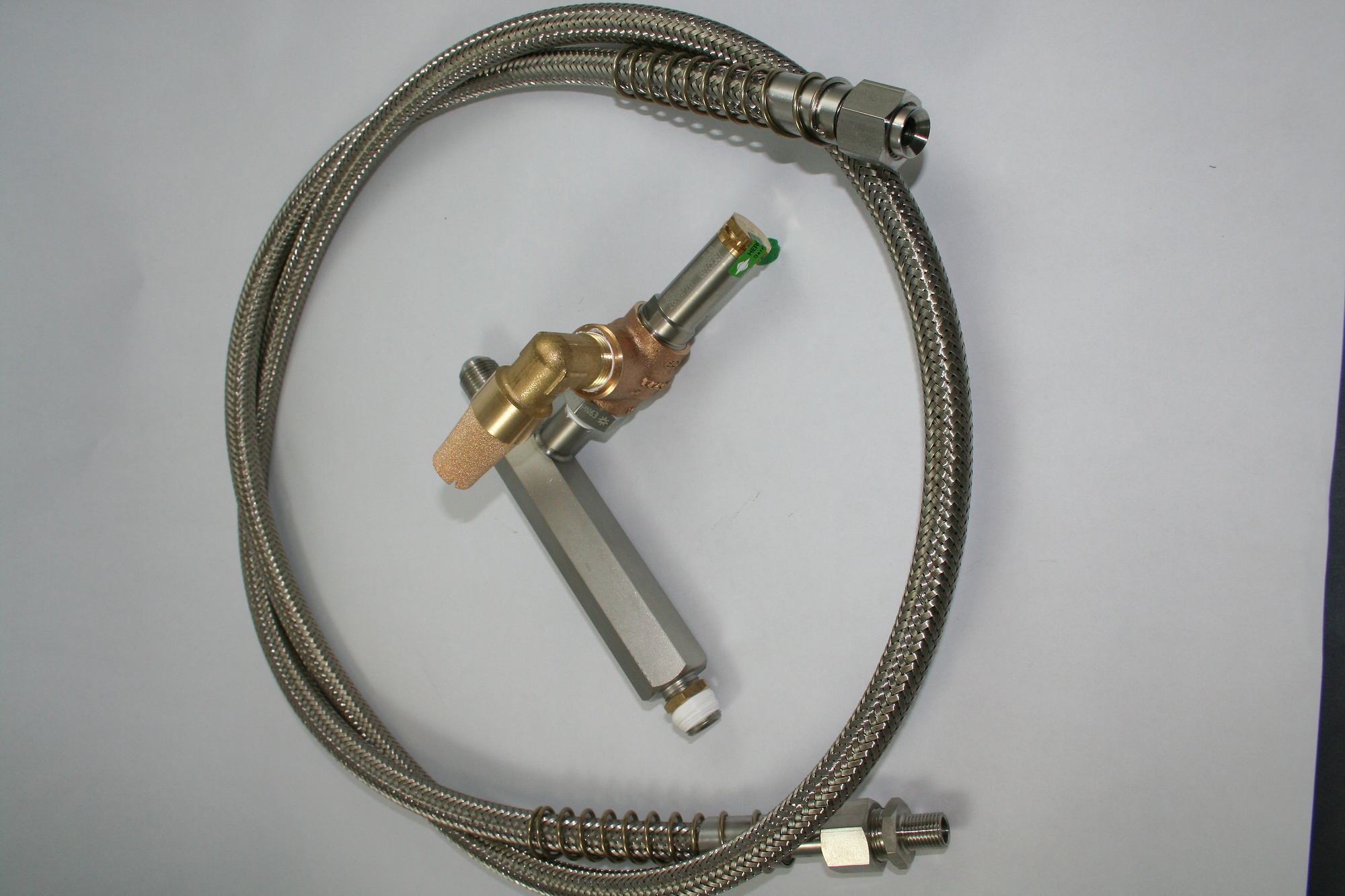

05.871.0001
Connection tube, incl. safety valve (for LN2 supply provided by customer)

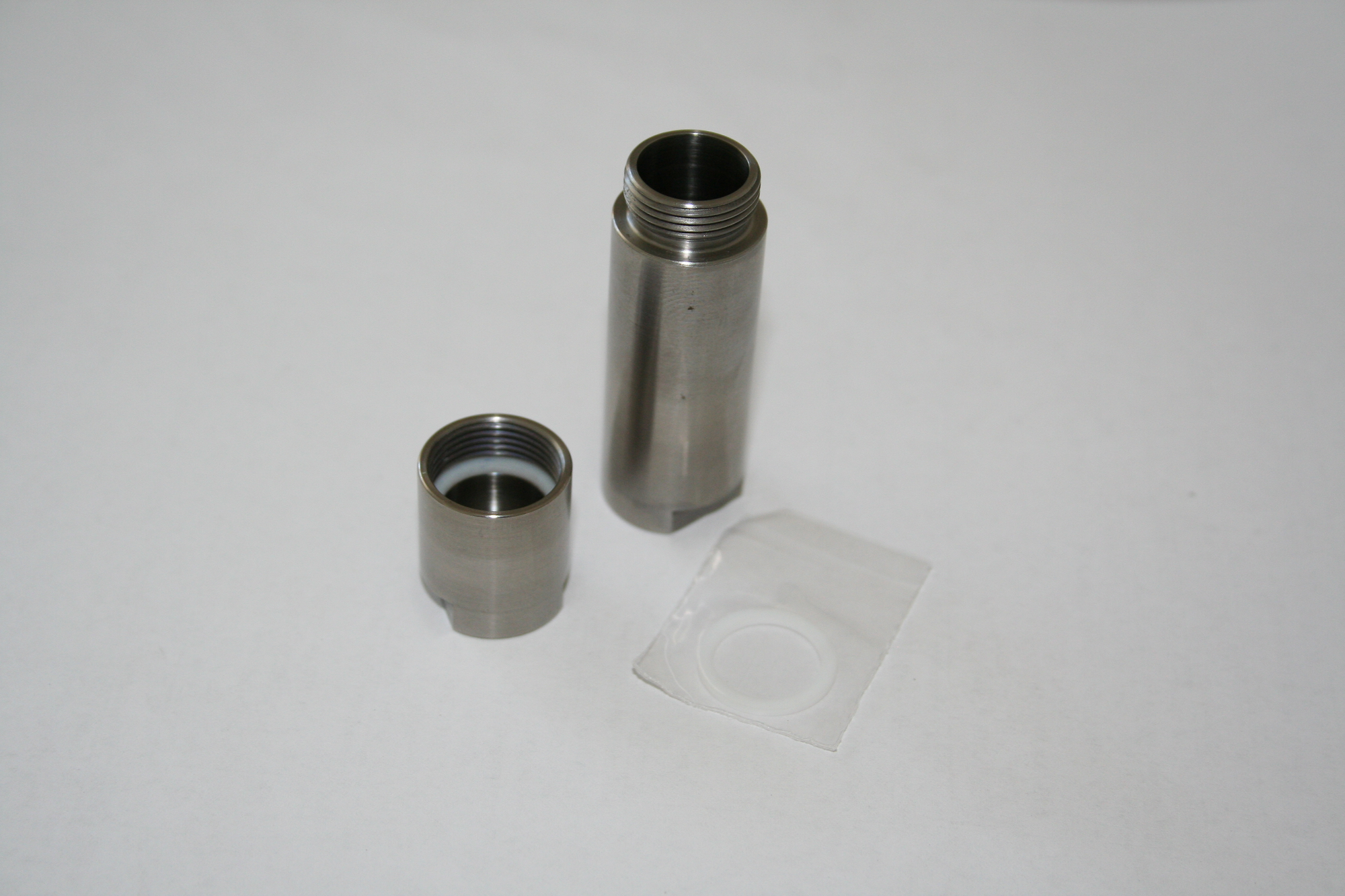

02.706.0304
Adapter for use of 2/4 grinding jars, 5 ml

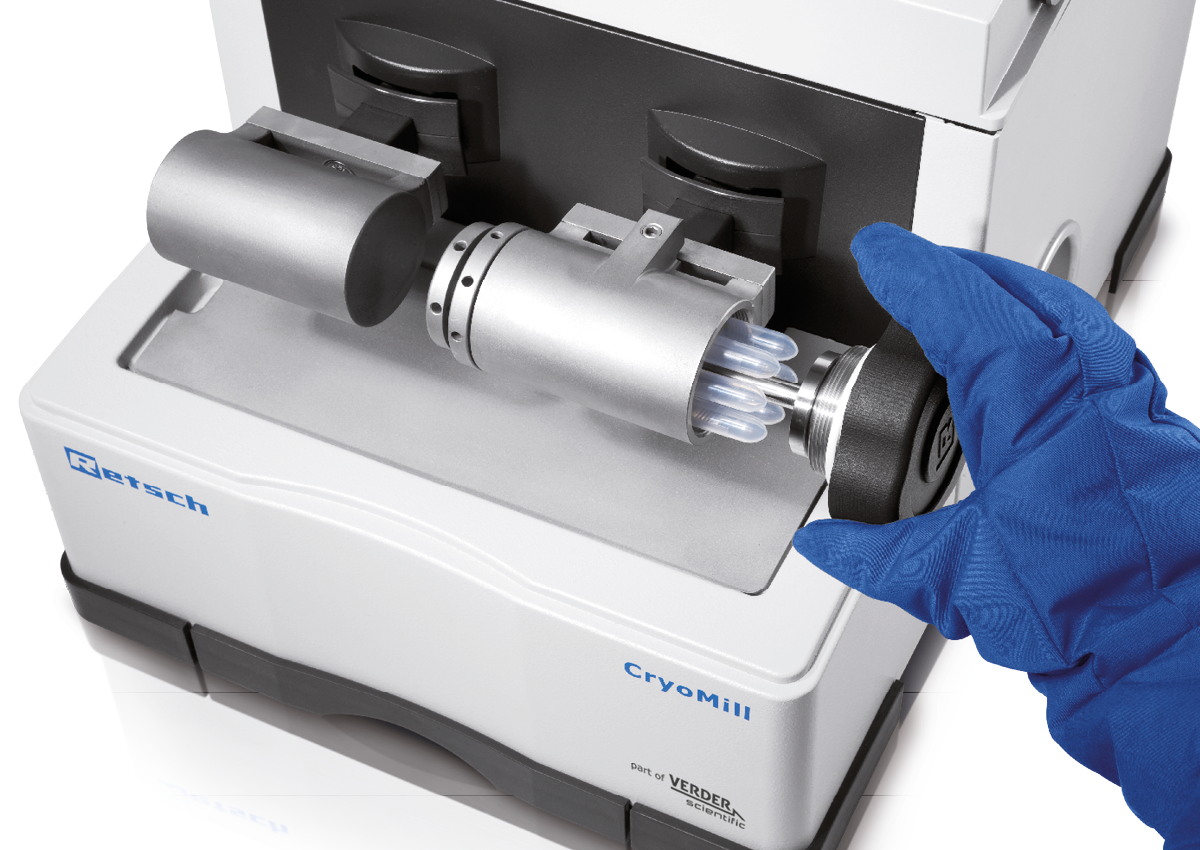

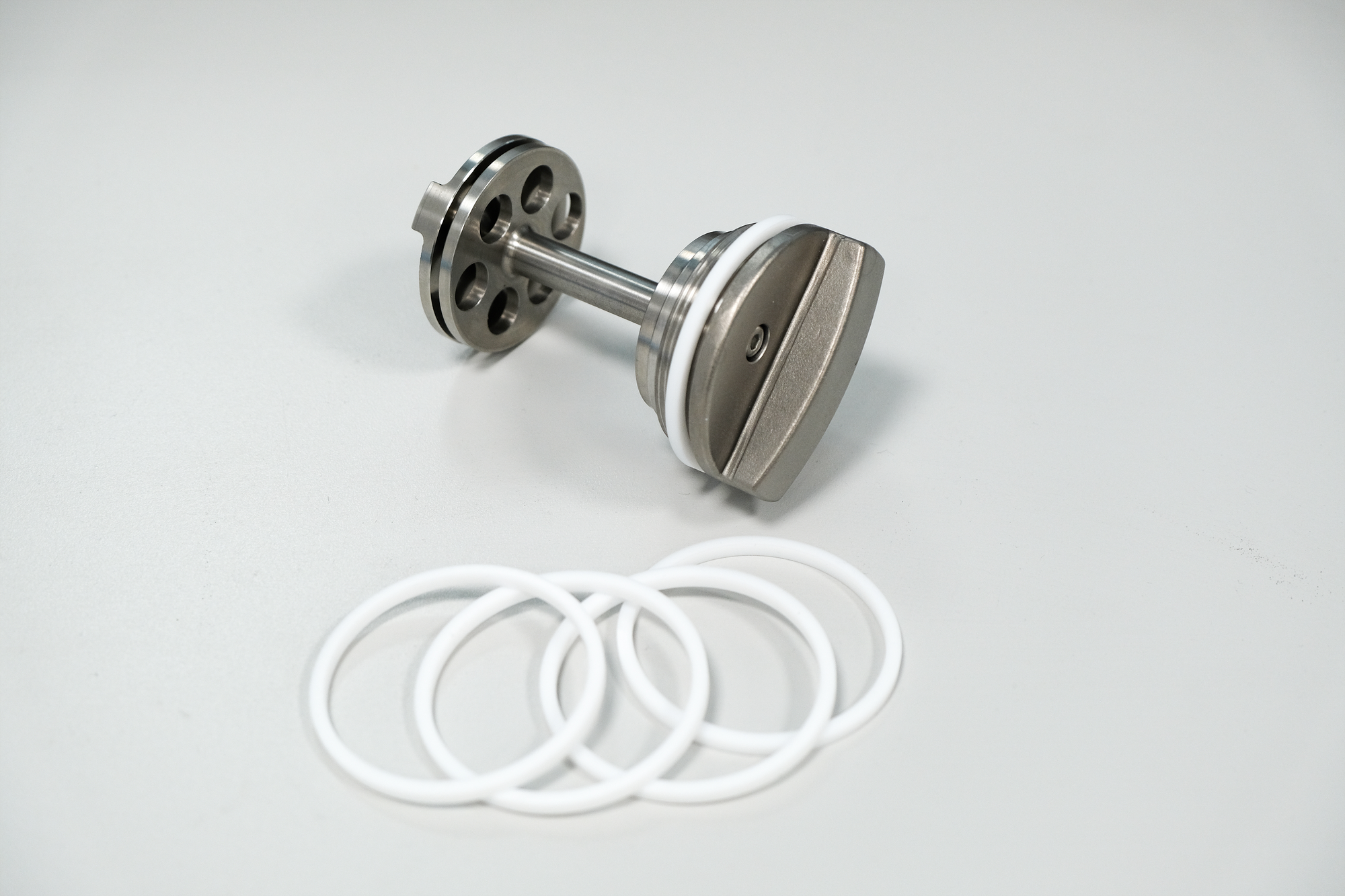

02.706.0303
Adapter for use of 2/4/6 reaction vials, 2 ml

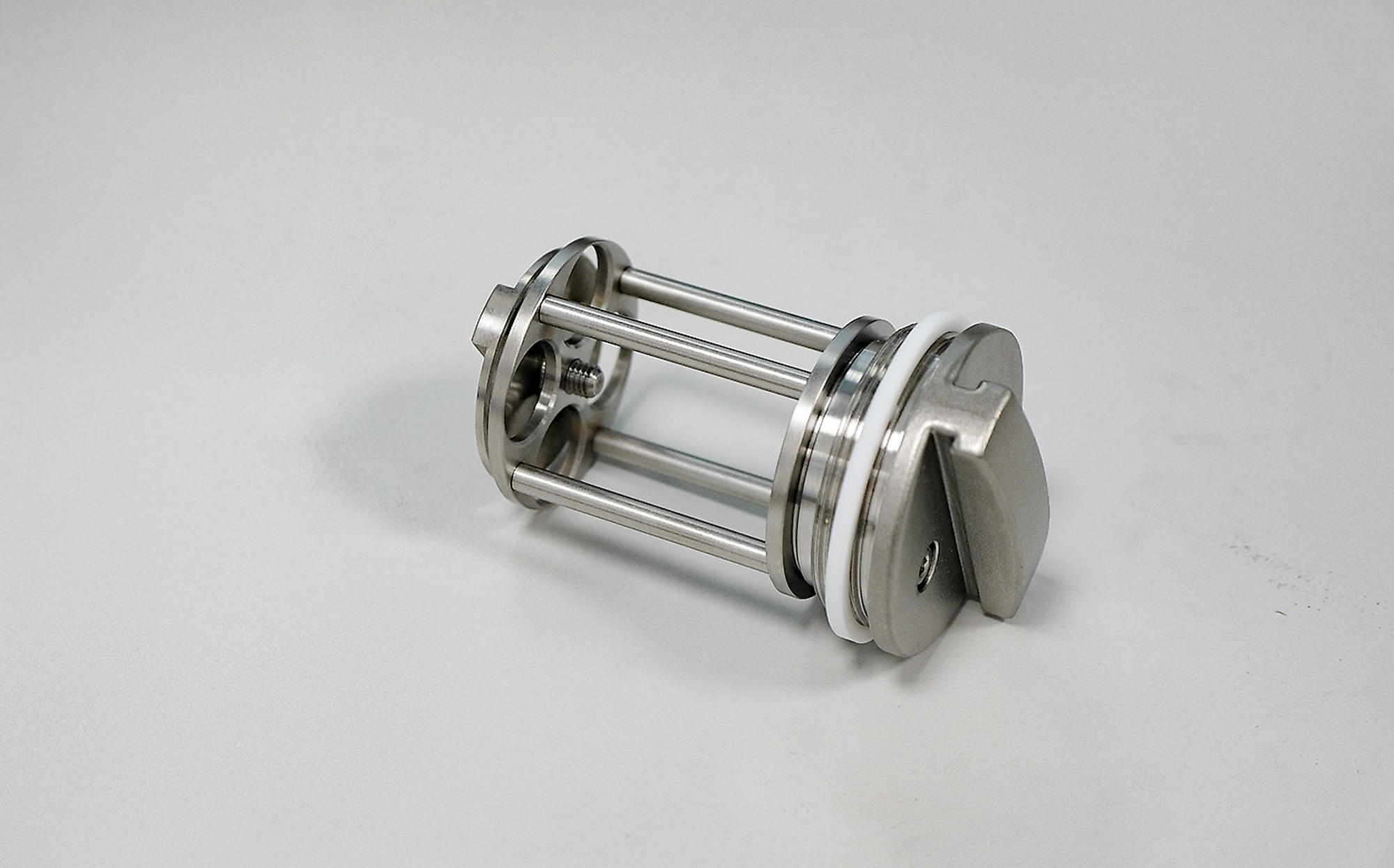

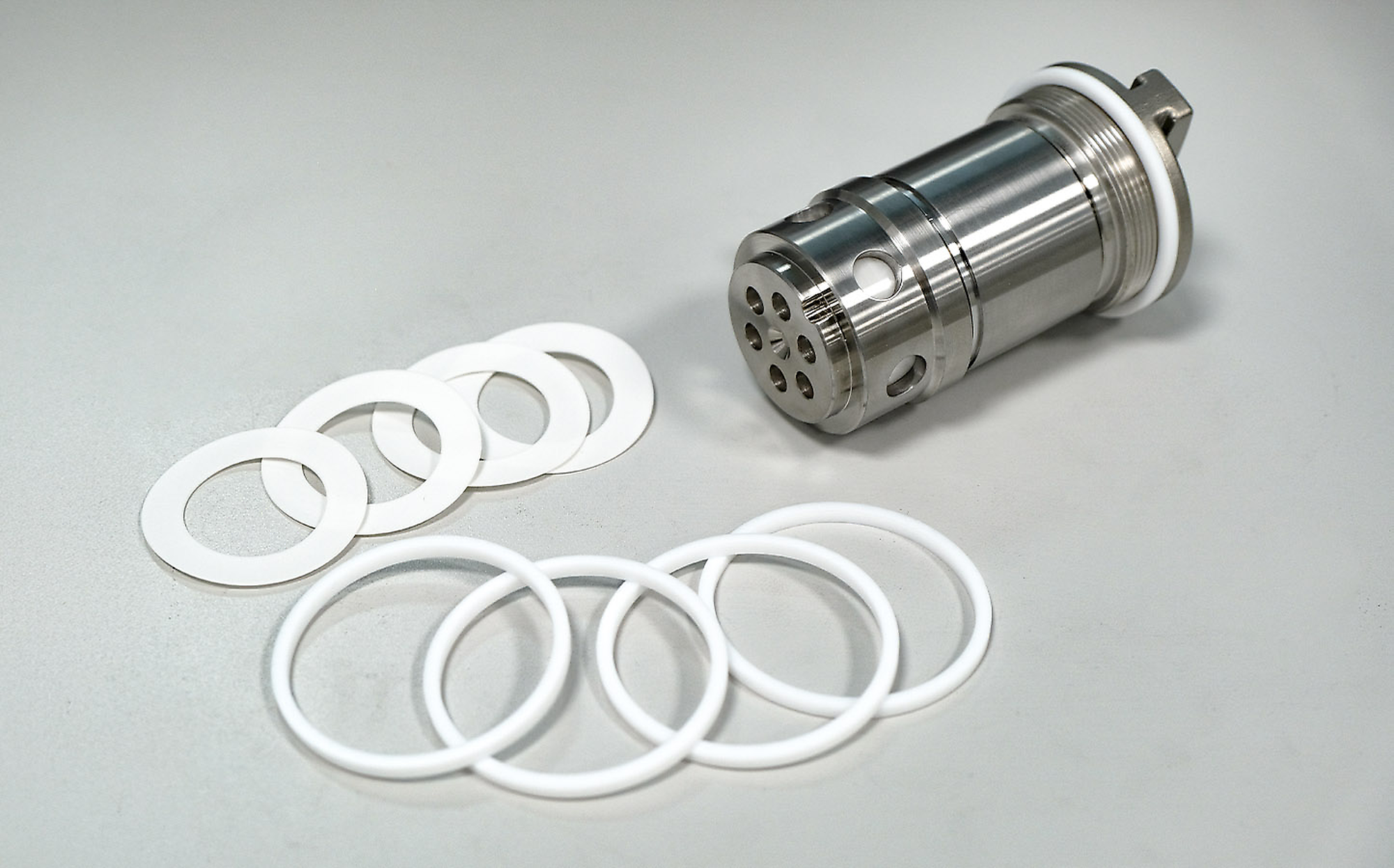

02.706.0360
Adapter for use of 2/4/6 reaction vials, 2 ml stainless steel tubes
22.749.0001
Safe-lock reaction vials 2 ml, 1000 pcs.
22.749.0008
Reaction vials made of stainless steel 316L, 2.0 ml, 10 pcs.
99.200.0016
IQ/OQ Documentation for CryoMill

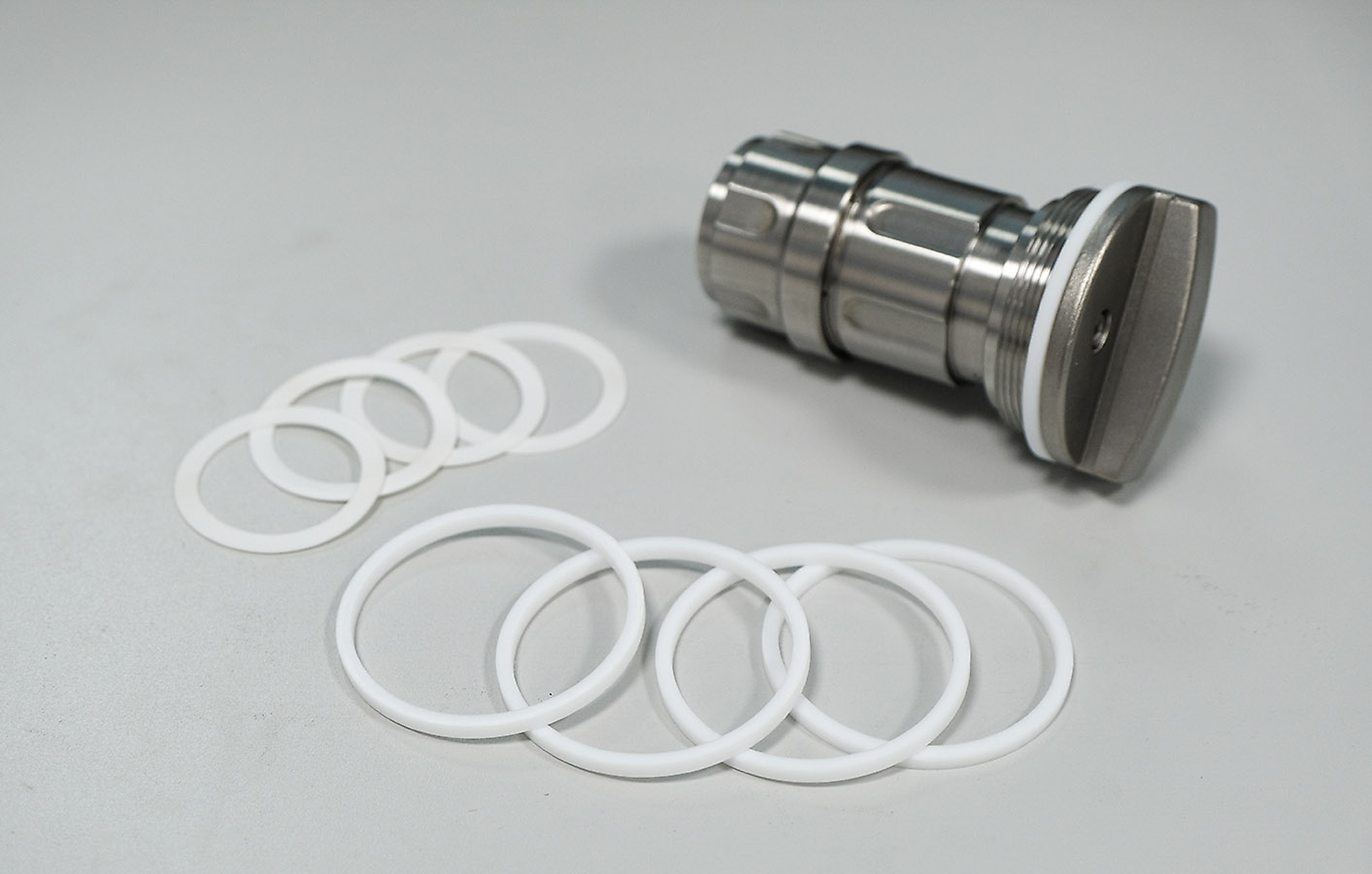

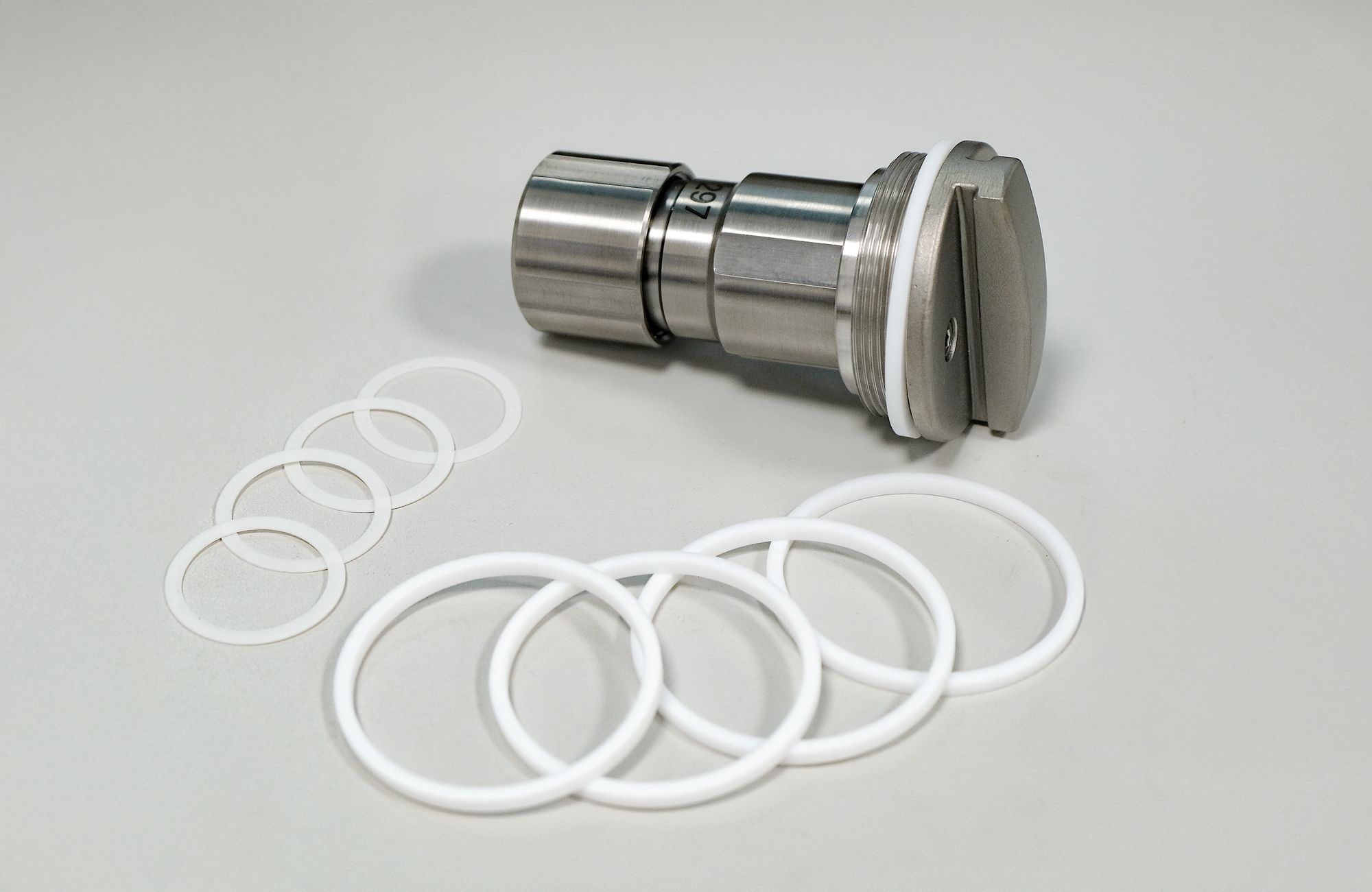

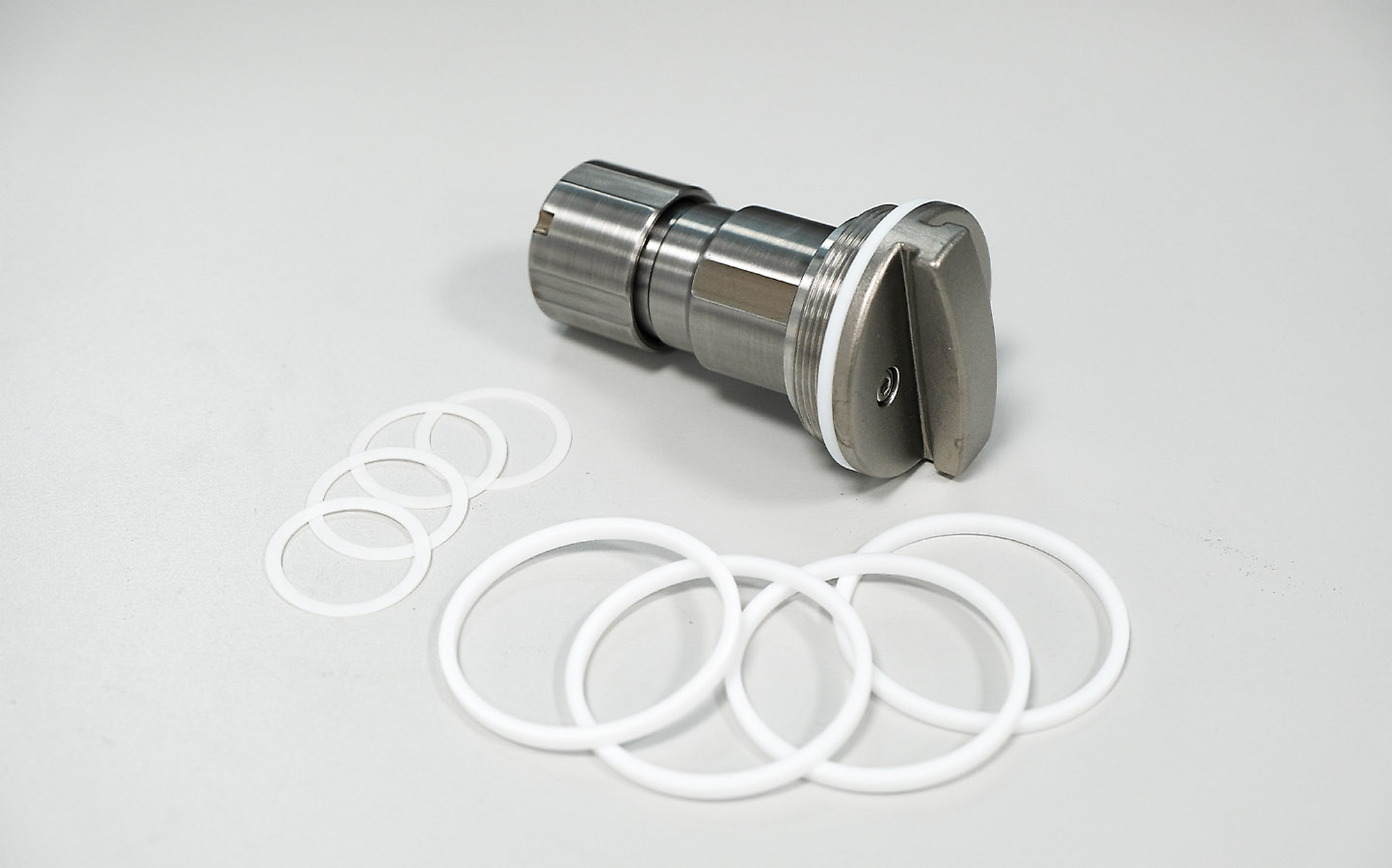

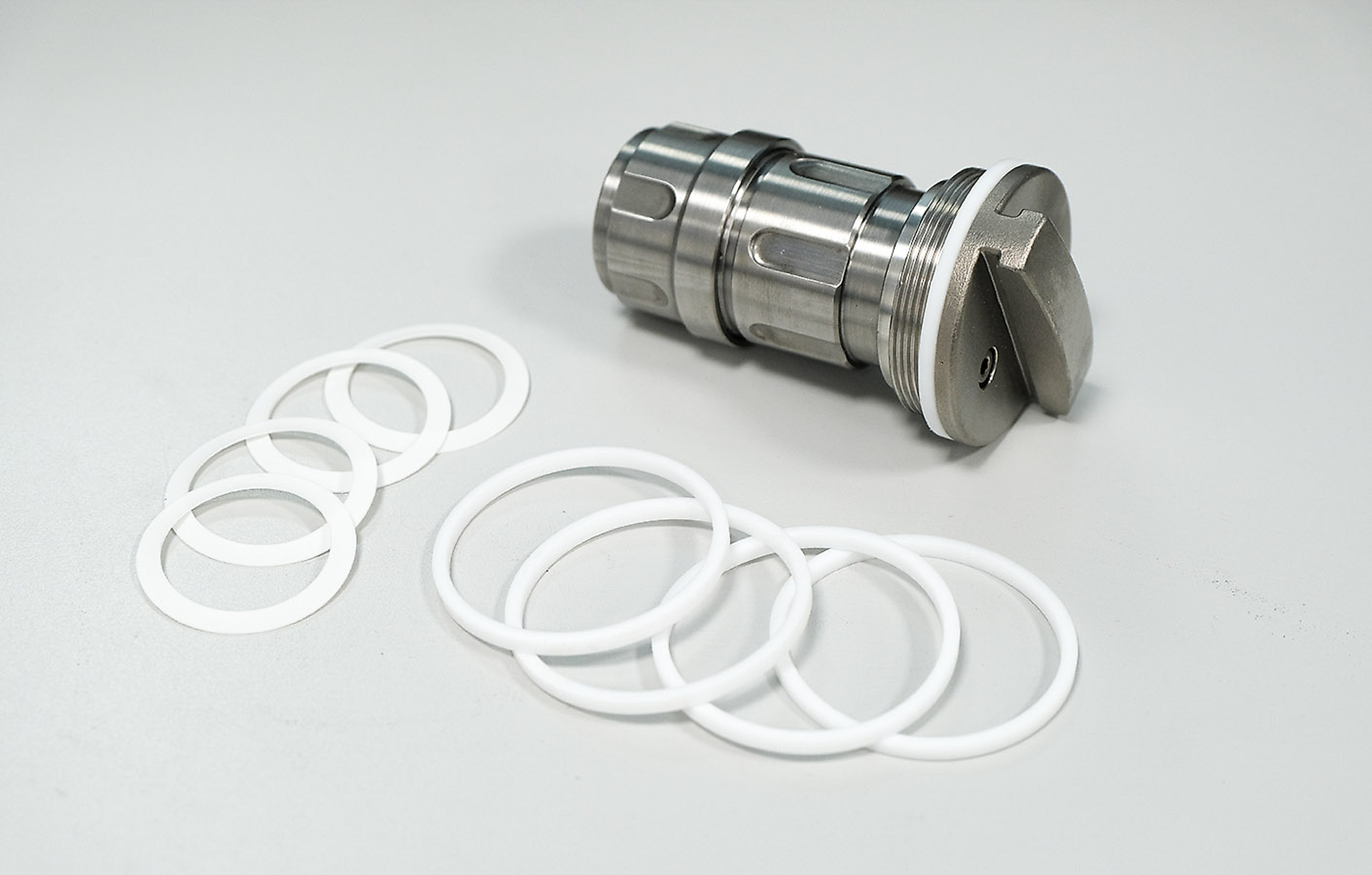

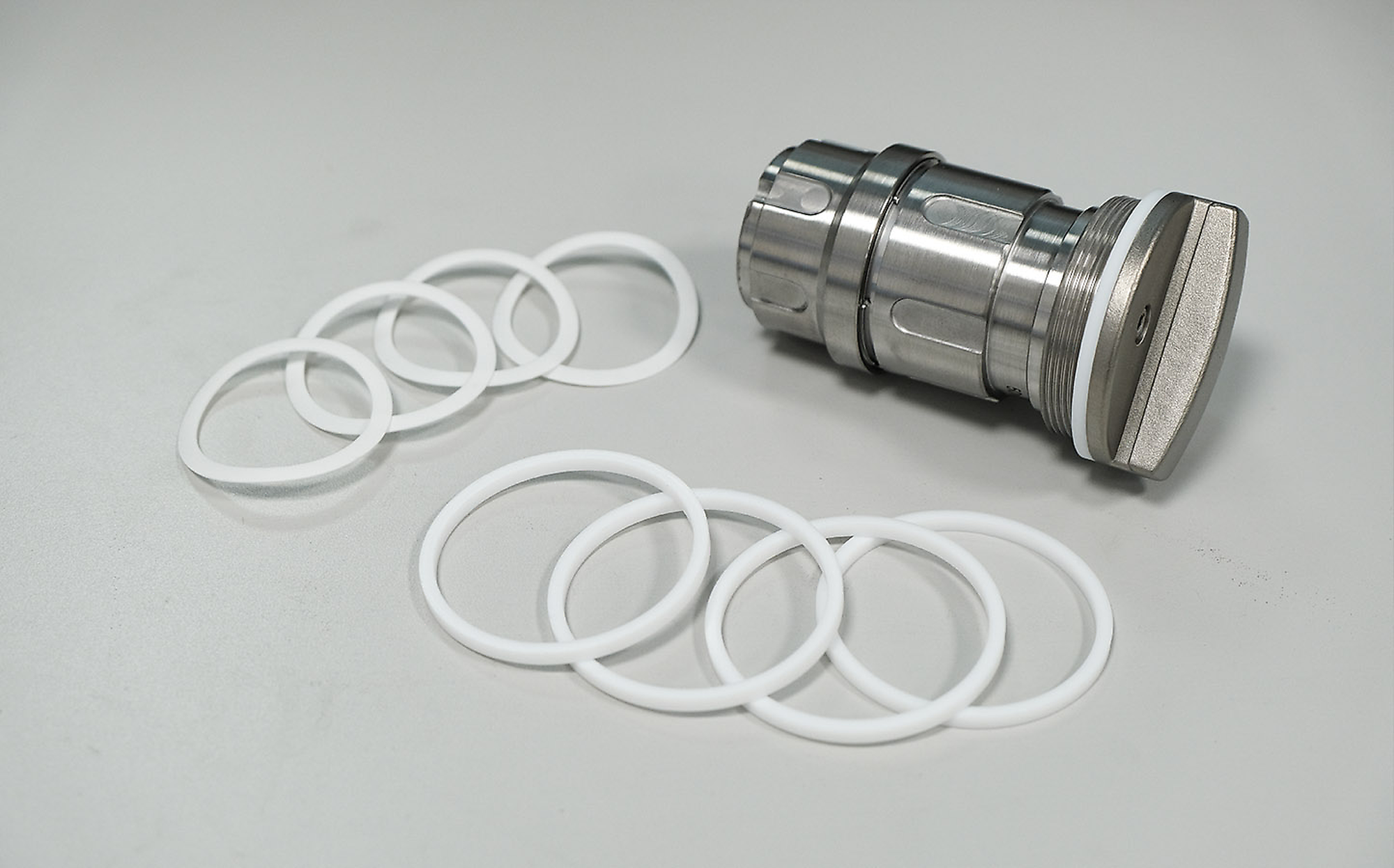

22.111.0001

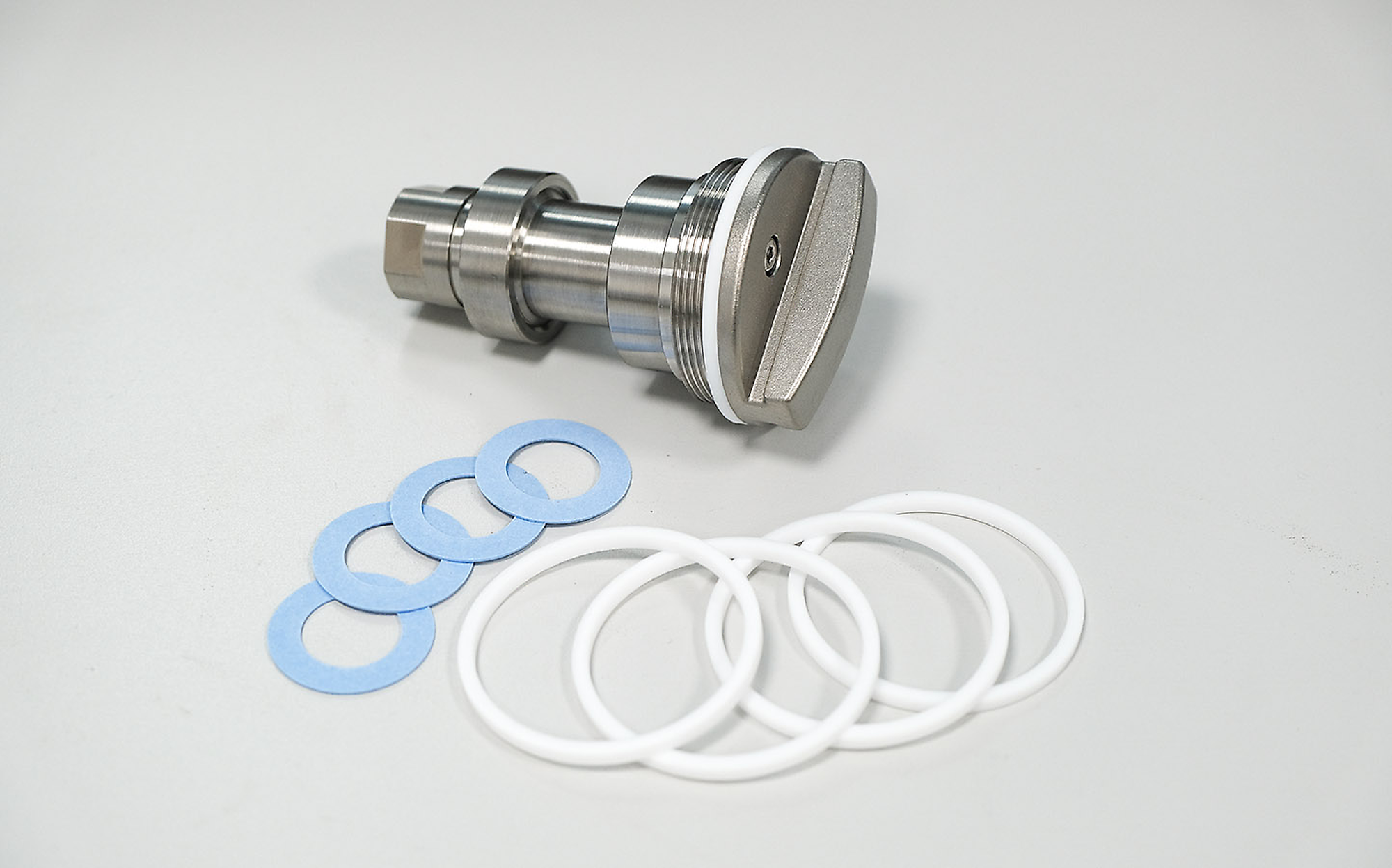

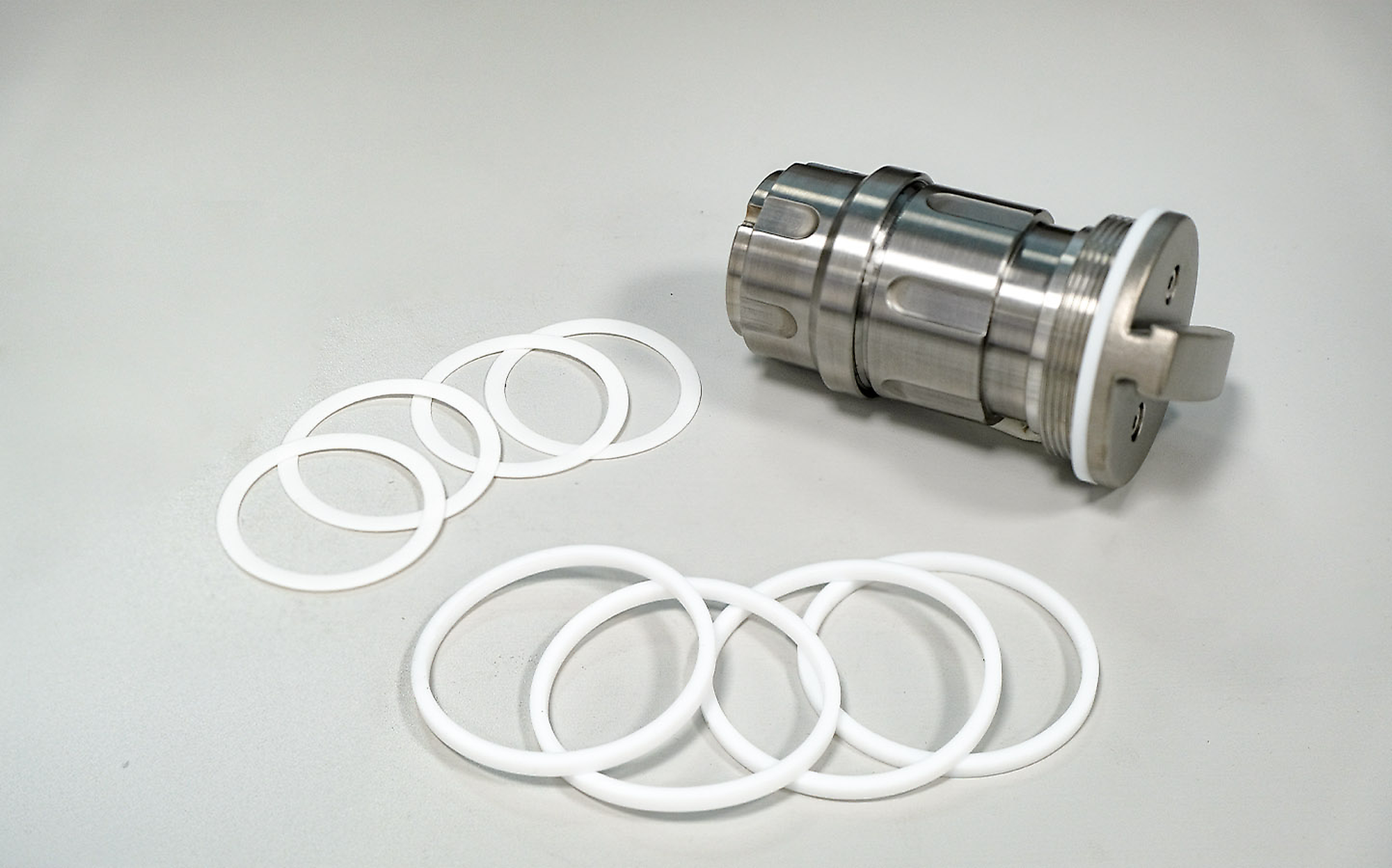

Gasket for grinding jar 5 ml, 10 pcs.
22.085.0019
Gasket for grinding jar 10 ml, 10 pcs.
22.085.0022
Gasket for grinding jar 25 ml, hardened steel or stainless steel, 10 pcs.
22.085.0023
Gasket for grinding jar 25 ml, zirconium oxide, 10 pcs.
22.085.0024
Gasket for grinding jar 35 ml, 10 pcs.
22.085.0025
Gasket for grinding jar 50 ml, 10 pcs.
Grinding balls
研磨球有不同尺寸。以下经验法适用：对于有效的研磨过程，研磨球应至少比最大颗粒大3倍。为了减少磨损，研磨过程中使用的磨球都应该具有相同的直径。
“研磨罐球料比”文件详细说明了研磨罐的可用体积、最大进料尺寸、干磨和湿磨的研磨球用量以及尺寸
研磨罐与研磨球材质应一致。
可用材质:
- 硬质钢 (密度 7.8 g/cm2; 硬度 ≤ 235 HB, 中等耐磨)
特别适合粉碎中等硬度、硬脆性样品。
- 不锈钢 (密度 7.7 g/cm2; 硬度 ≤ 245 HB, 中等耐磨)
特别适合粉碎中等硬度、硬脆性样品。
- 氧化锆 (密度 6.05 g/cm2; 硬度 1250 HV, 高耐磨性)
氧化锆陶瓷特别适合粉碎中等硬度、硬脆性样品。通常用于将样品研磨至超细粒度、无重金属污染的研磨工艺和应用。
- PTFE (密度 2.1 g/cm2; 肖氏硬度 D56, 低耐磨性)
适合用于研磨软性、中等硬度样品材料，如果后续需要测量样品中重金属含量且不接受氧化锆磨损可选择使用PTFE材质。
请注意: 研磨工具的材质应该比样品材质的硬度更高。有关更多信息，请查看下载“设备和附件的材料分析”文档。
Hardened steel
05.368.0029
5 mm Ø
05.368.0030
7 mm Ø
05.368.0059
10 mm Ø
05.368.0032
12 mm Ø
05.368.0108
15 mm Ø
Stainless steel
05.368.0034
5 mm Ø
05.368.0035
7 mm Ø
05.368.0063
10 mm Ø
05.368.0037
12 mm Ø
05.368.0109
15 mm Ø
05.368.0062
20 mm Ø
05.368.0105
25 mm Ø
Zirconium oxide
05.368.0094
10 mm Ø
05.368.0096
12 mm Ø
05.368.0113
15 mm Ø
PTFE with steel core
05.368.0045
10 mm Ø
05.368.0046
12 mm Ø
05.368.0114
15 mm Ø
05.368.0047
20 mm Ø
