全新的高能球磨仪Emax，运行过程利用摩擦力和碰撞力结合，在短时间能迅速研磨样品，转速可达2000 min-1。创新的冷却系统，避免高速运行的研磨过程产生的热量影响样品。特殊的研磨罐几何设计，让样品充分混合，研磨结果均匀性高。
- 更快速更精细的研磨
- 转速可达2000 min-1(屏幕实时显示)
- 水冷系统保证持续研磨运转，无需额外冷却时间
- 温控研磨
- 特殊的几何设计研磨罐，提供均匀的研磨结果
产品视频
更快-更精细-更控温-最强力的球磨仪
- 最高转速可达2000rpm
- 最大进料尺寸5毫米,最终出料粒度0.08微米
- 2个研磨工作位，可容纳最小50毫升最大125毫升的研磨罐
- GrindControl套装可测量研磨罐内温度和压力
- RETSCH可提供通气顶盖，用于球磨罐中保持特殊气氛的应用
- 具备温度监测和温度控制的研磨，内置水冷系统，无需间歇冷却时间，通过夹座冷却研磨罐
- 可储存标准操作流程和循环程序、4种用于干式和湿式研磨的研磨罐材料
Unique grinding jar geometry
高能球磨仪Emax结合了高频冲击、强烈摩擦和可控的圆周运动，形成了独特而高效的研磨机制。

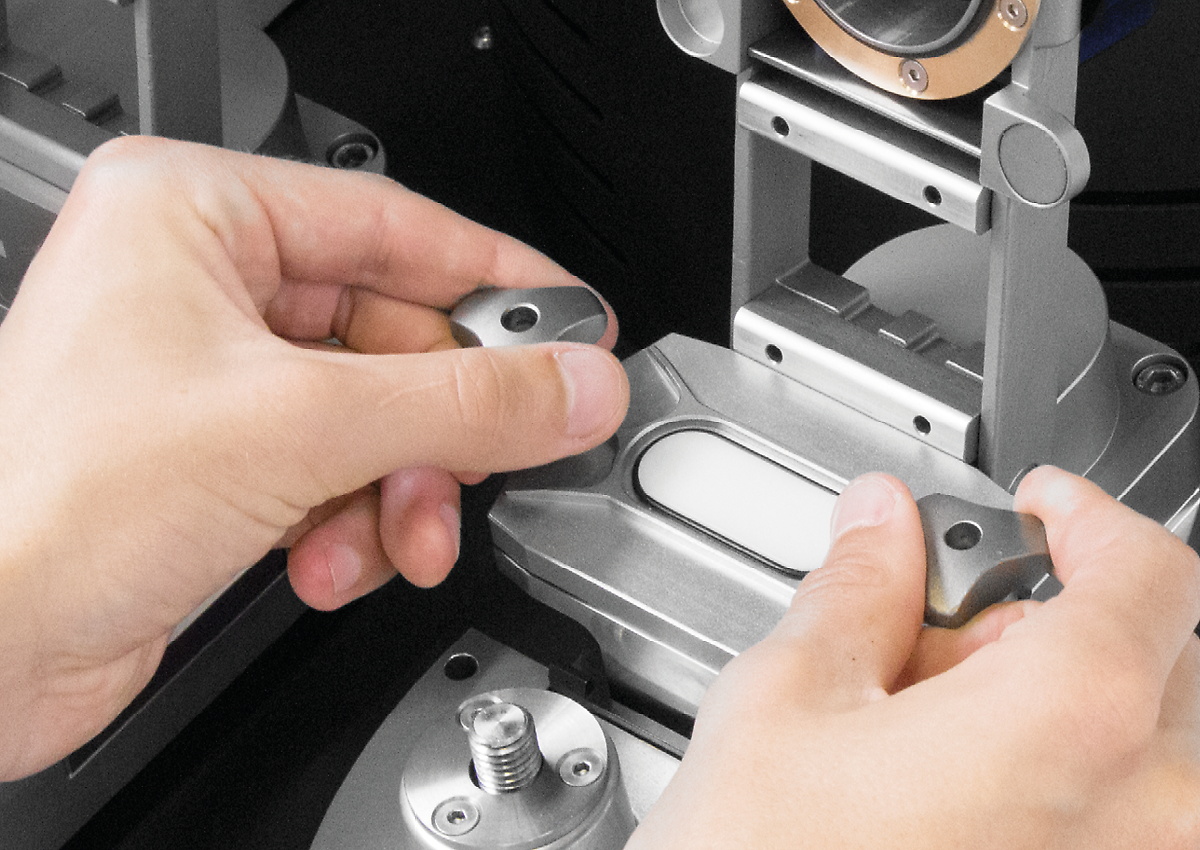

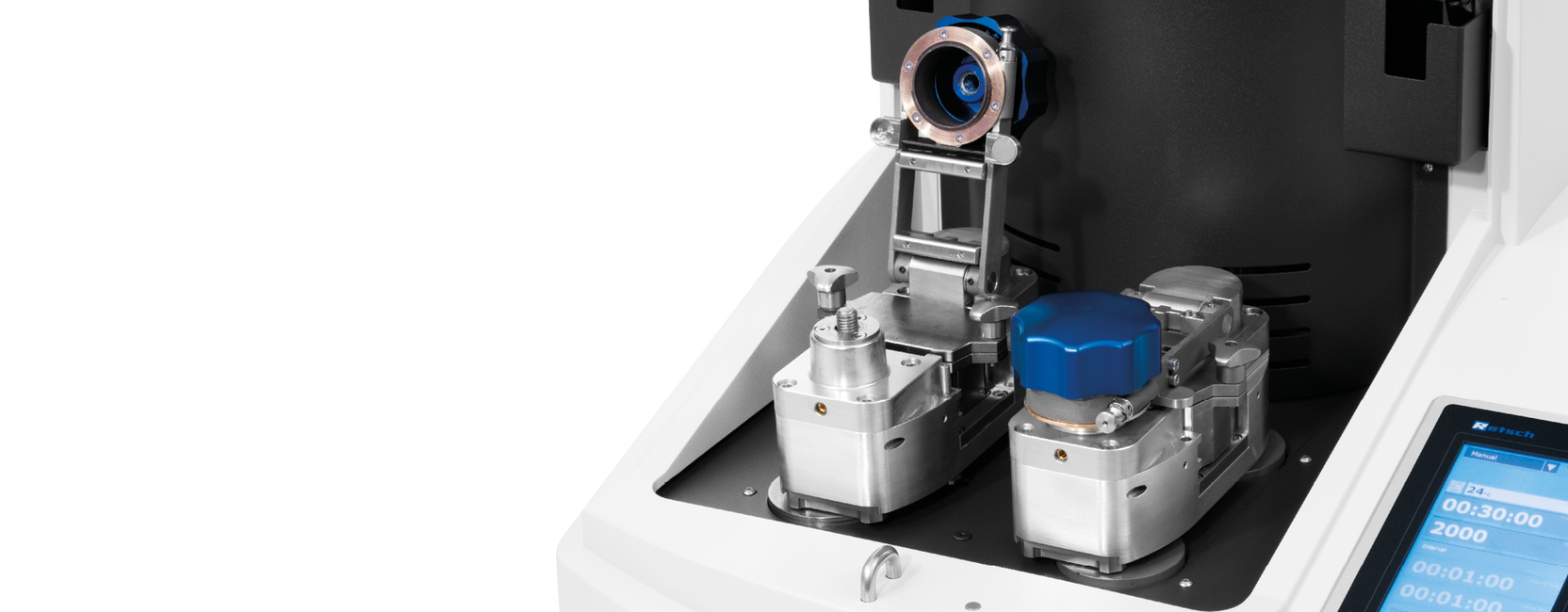

放入研磨罐

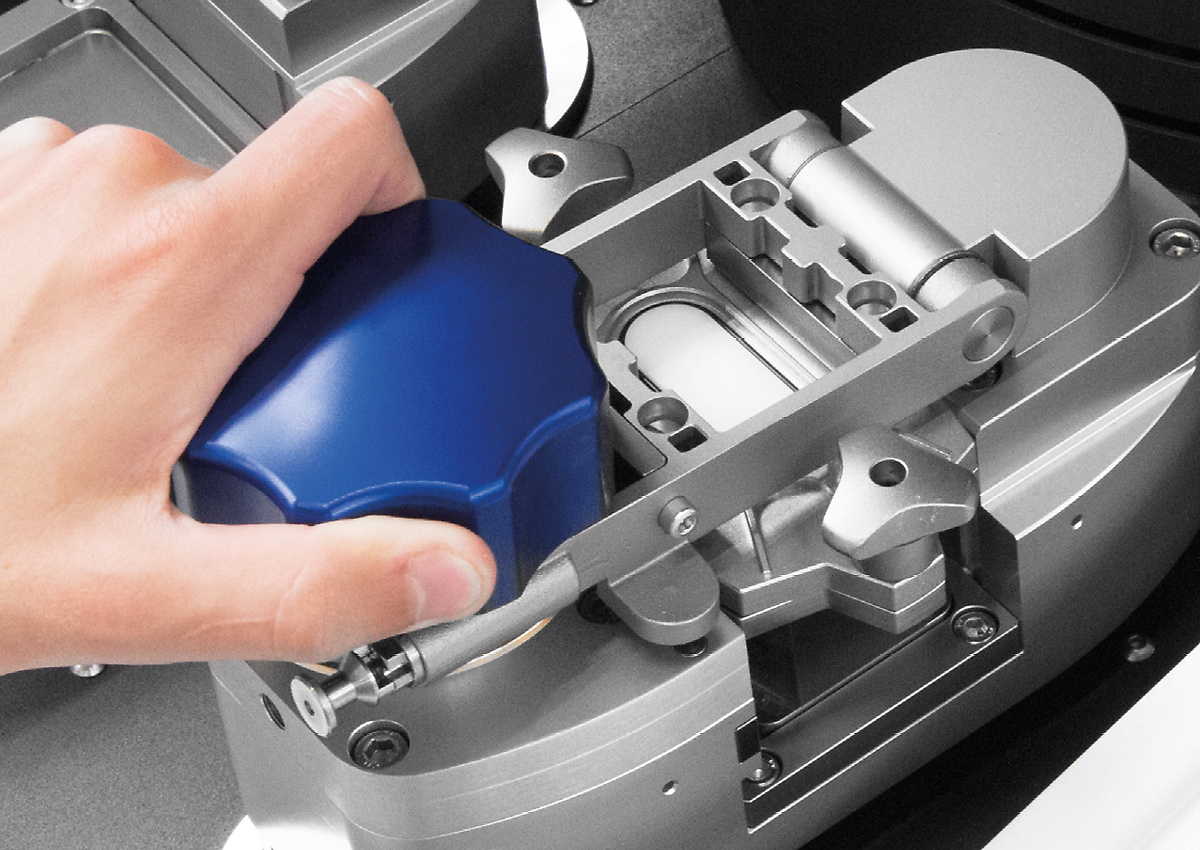

旋紧研磨罐夹

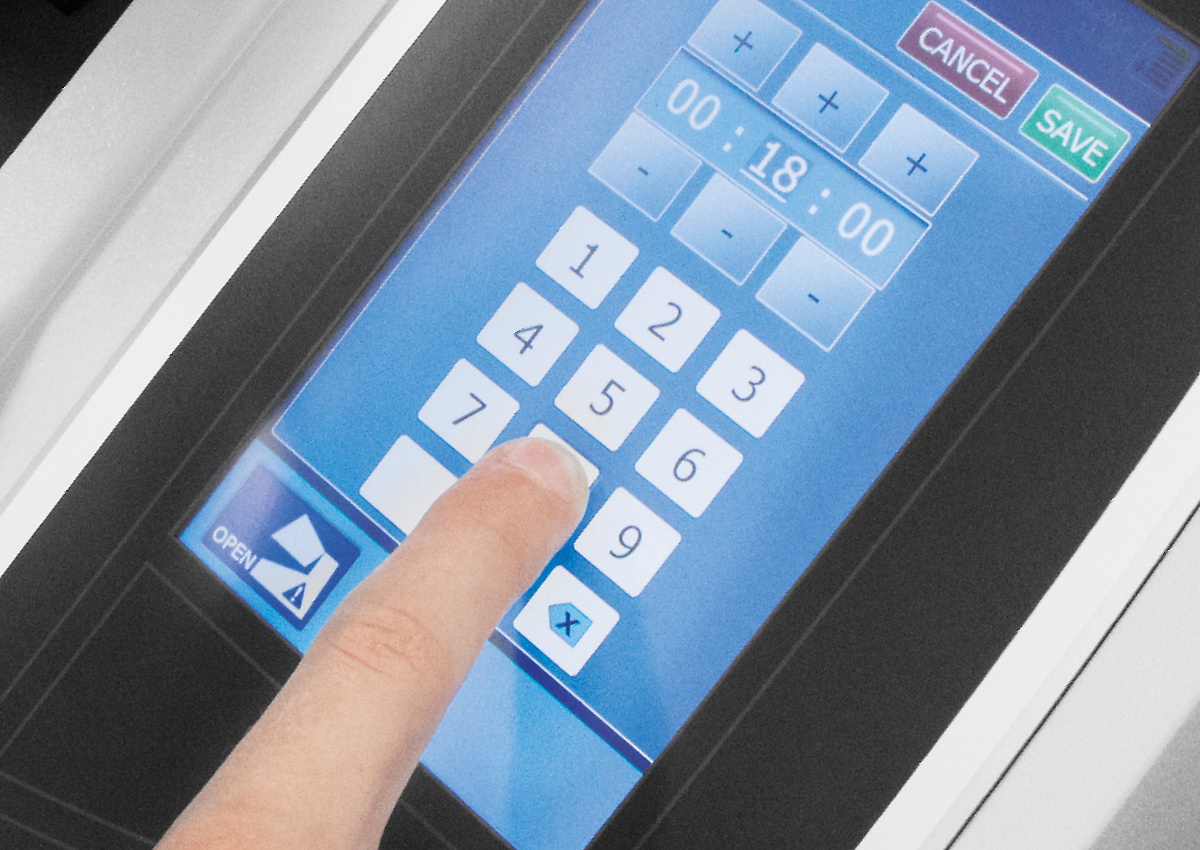

操作触摸屏
高能球磨仪Emax 显著的时间节省
Emax高达2,000 rpm的最大转速以及水冷系统在大多数情况下允许不间断研磨的特性，与使用传统球磨机相比，可节省高达90%的时间。另一个缩短加工时间的原因是Emax采用的高效尺寸减小机制。
制药研究中的时间优势
小颗粒尺寸对口服活性成分的生物利用度有积极影响。Emax 在极短时间内将药物样品和成分粉碎到亚微米和纳米级颗粒尺寸。这不仅意味着药物研究中节省了大量时间，还为热不稳定成分的尺寸减小开辟了新的可能性，如本应用示例所示：

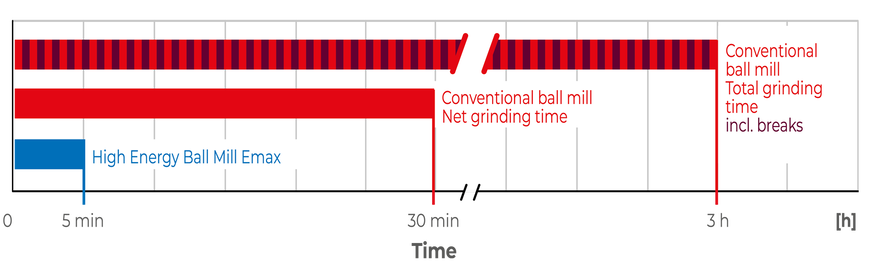

- 一种皮质酮衍生物在 Emax 中粉碎 5 分钟，使其粒径低于 300 nm，同时不超过 45 °C 的临界温度限制
- 行星式球磨仪需要30分钟的研磨时间，外加2.5小时的冷却休息时间
- 得益于更高效的功能原理和不间断的研磨，Emax节省了近3小时的时间。

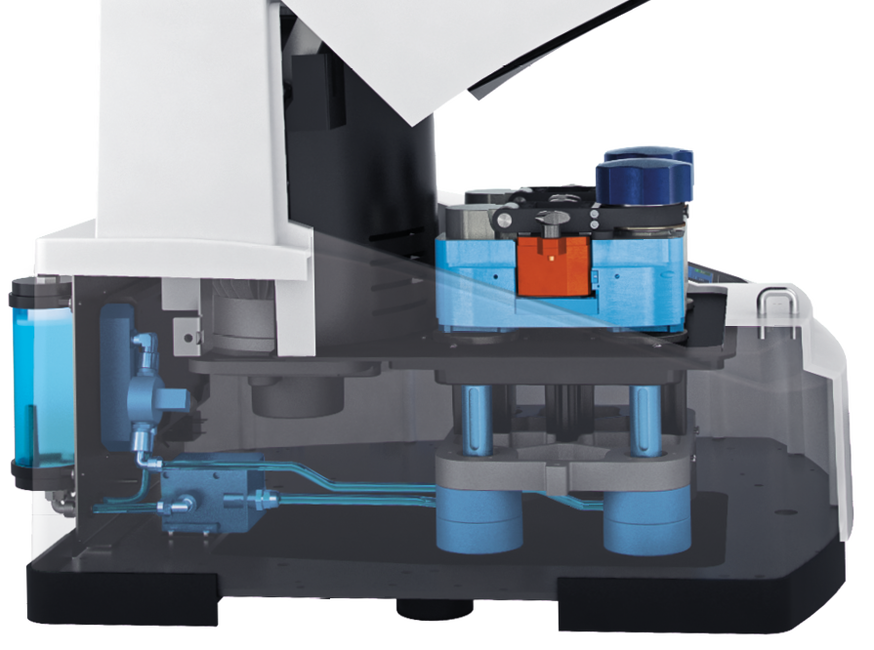

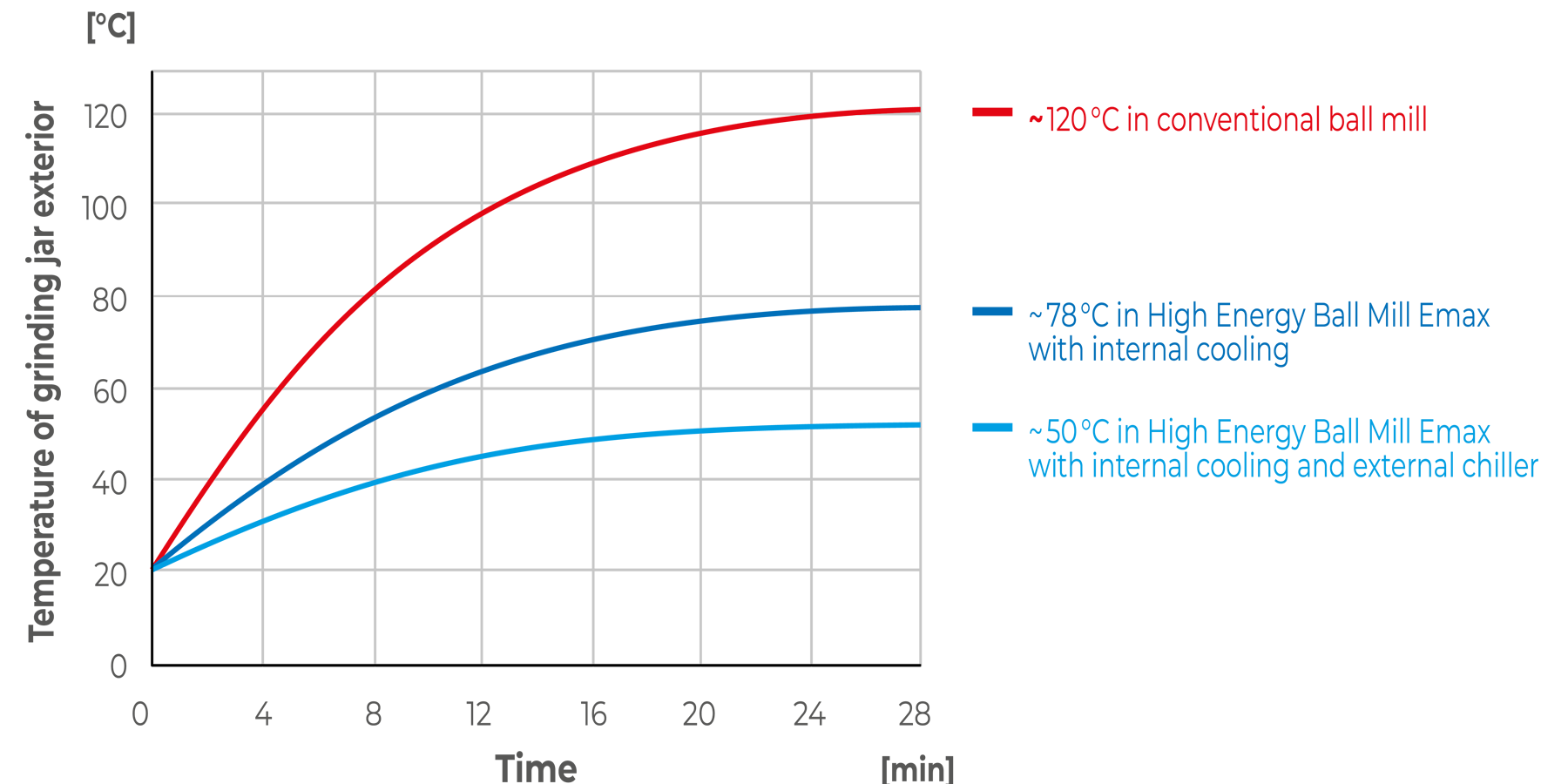

不需要额外的冷却间歇 高效冷却系统

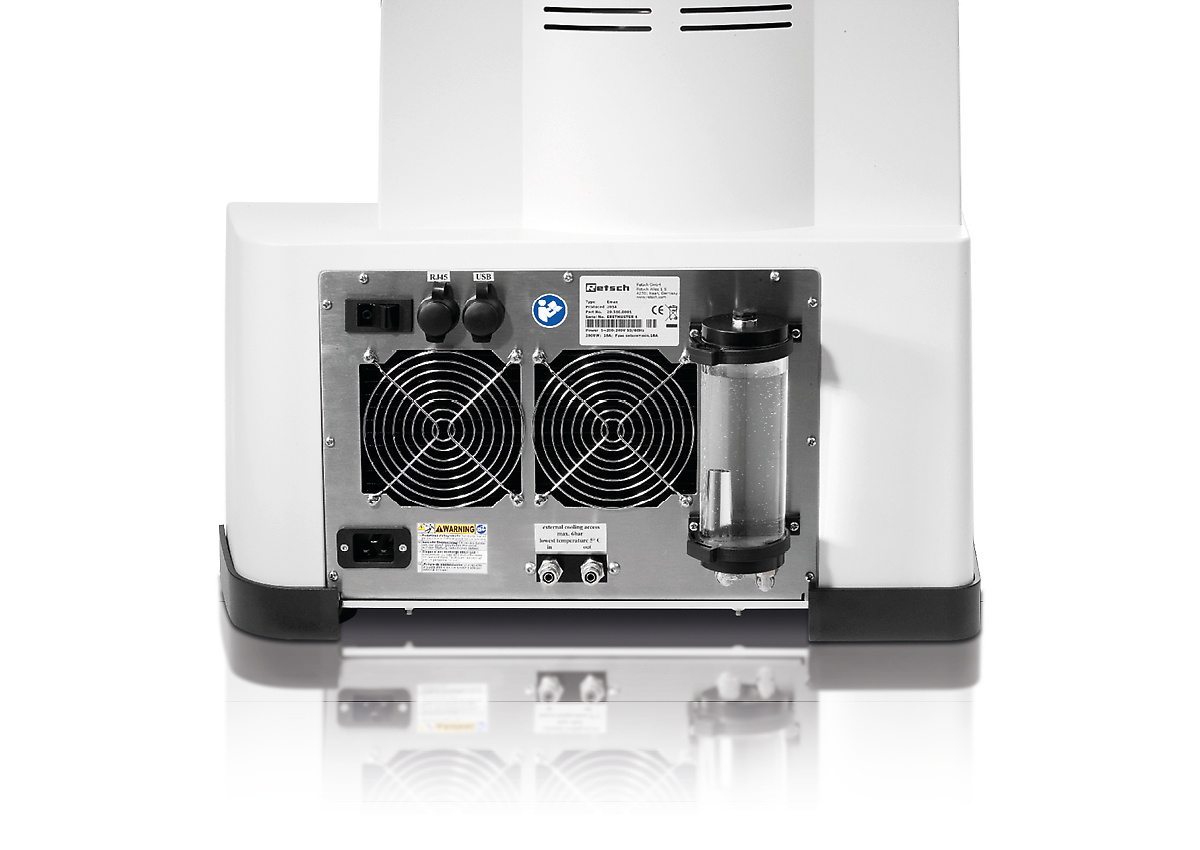

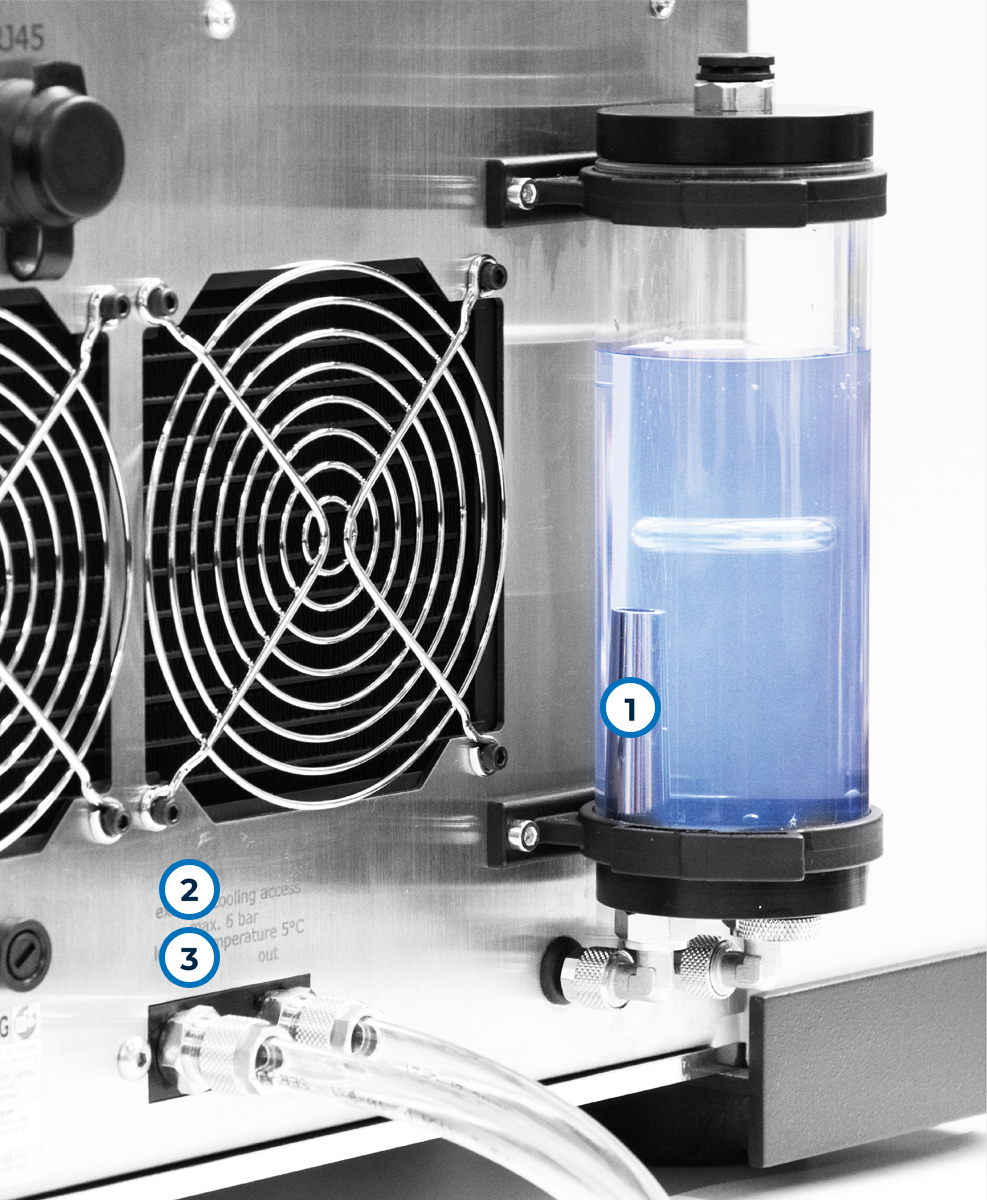

在开发高能球磨仪时，最大的挑战是控制温度，因为巨大的研磨能量会导致研磨罐内积聚大量热量。 RETSCH通过创新的集成水冷系统解决了这个问题。因此，Emax通常不需要冷却间歇，而传统球磨仪即使在低转速的长期研磨也需要冷却间歇。 在Emax内部，冷却系统通过罐支架冷却研磨罐。这是非常有效的，因为热量更容易相比于传递到空气中更容易传递到水中。用户可以选择三种冷却方式：除内部冷却外，还可以将球磨仪连接到冷水机或水龙头，以进一步降低温度。
三种冷却模式提供了灵活性
- 内部水冷
- 通过将磨机连接到水龙头，可以实现额外的外部冷却
- 使用可选冷水机实现最大水冷

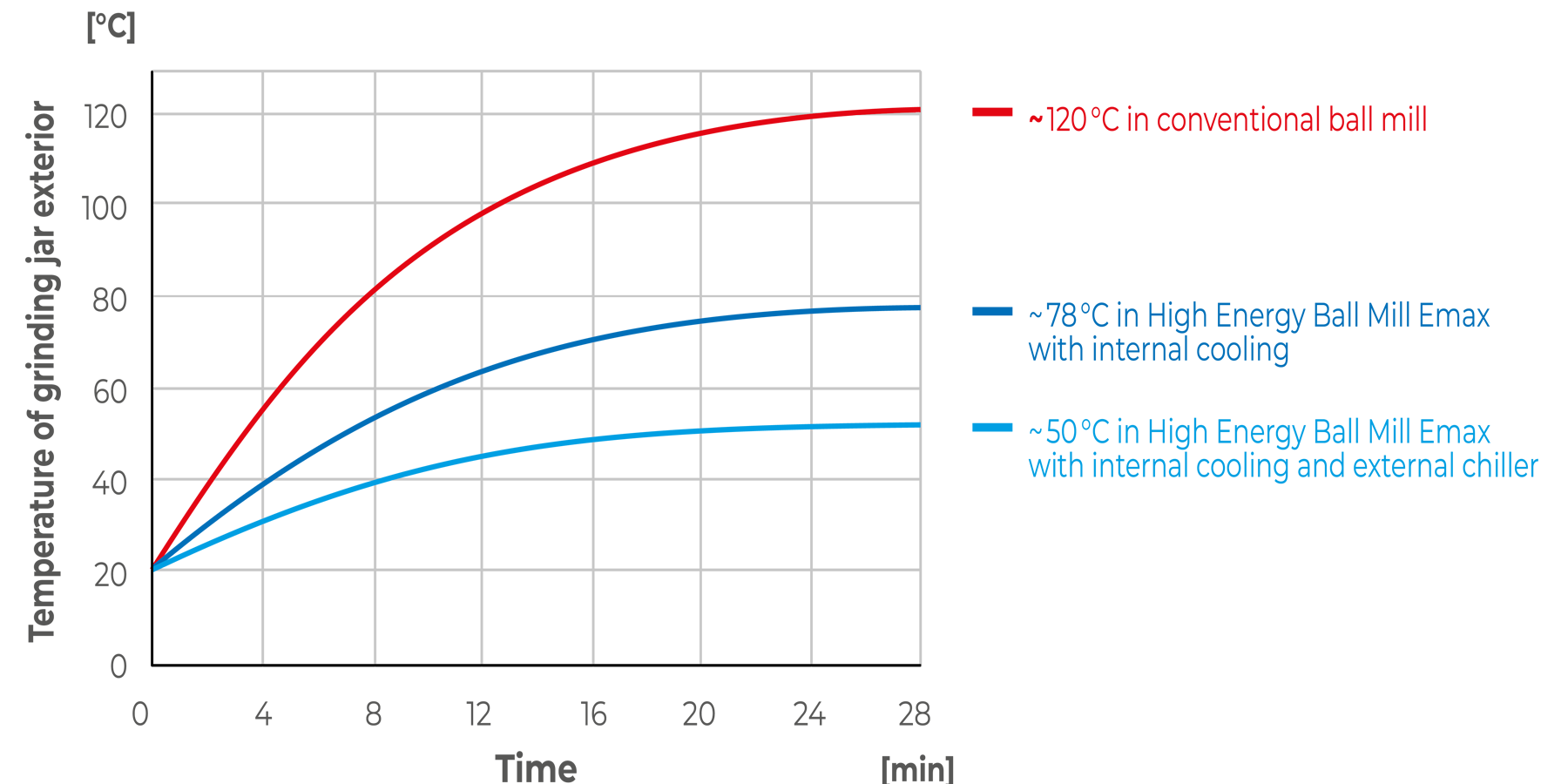

温度示例
在特定温度范围内研磨

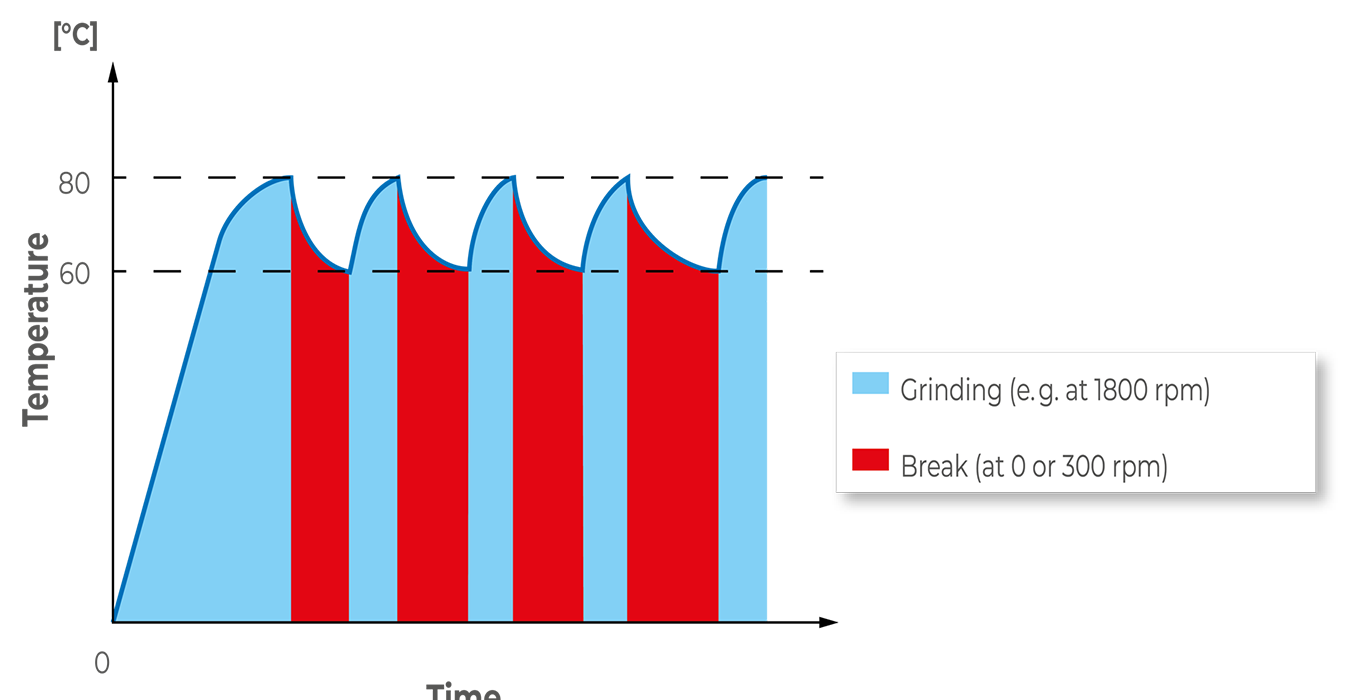

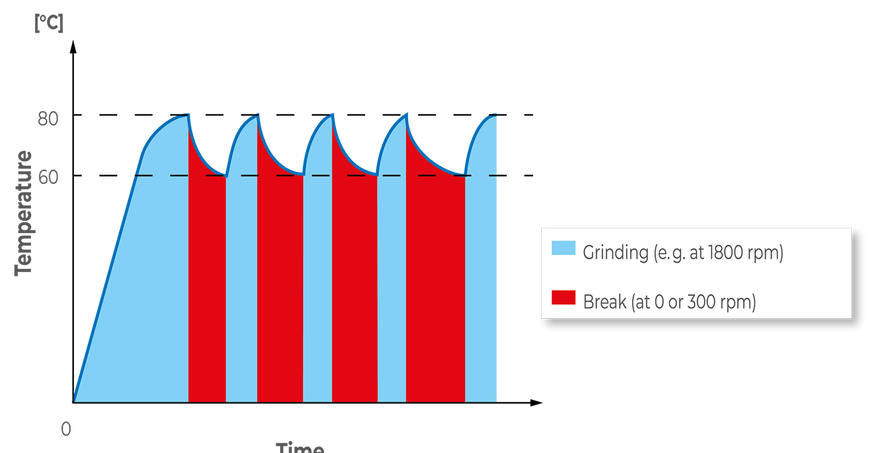

由于温度控制模式，Emax 也适用于研磨热敏样品，如多糖。在以下示例中，要求最终粒度低于 10 微米，最高温度为 80 °C。
- 温度范围设置为 60°C 至 80°C
- 休息时间已自动调整，80°C的限制没有被超过
- 仅经过 3 小时的工艺时间，就达到了 < 10 µm 的所需细度，避免了不必要的停机时间。

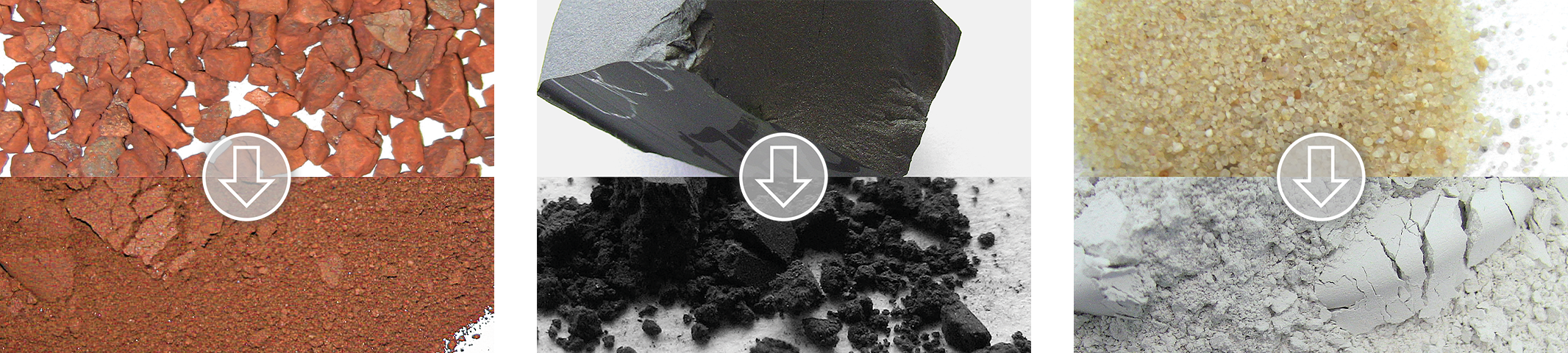

高能球磨仪Emax 应用实例
Retsch 的高能球磨仪 Emax 非常适合粉碎土壤、混凝混凝土、碳纤维、化学产品、矿石、石膏、玻璃、半宝石、木材、石灰、催化剂、陶瓷、骨骼、合金、煤炭、金属氧化物、矿物、颜料、石英、炉渣、烟草、茶叶、粘土矿物、水泥熟料等样品。
粉碎、均质、合金化应用
高能球磨仪 机Emax适用于对速度、精细度、纯度和可重复性有最高要求的场合。Emax可以粉碎和均质中等硬度、硬质、脆性的和纤维状材料——干的和湿的——并能轻松生产到纳米级别的磨粒尺寸。
其效率和灵活性使 Emax 适用于各种材料——从粉碎制药研究的原料到用于开发新材料的机械合金化。
| 样品 | 进样量 | 研磨时间 | 速度 | 最终细度（d90） | 备注 |
|---|---|---|---|---|---|
| 几丁质 | 10 克 | 8 小时 | 1300 转/分钟 | < 164 µm | 无温度引起的变色，Emax 比球磨机低 40 °C |
| 多糖 | 10 克 | 2 小时 | 1800 转/分钟 | < 8.9 µm | 温度控制，Emax 的最高温度未超过 80 °C |
| 木材 | 3 克 | 10分钟 | 1300 转/分钟 | < 64 µm | 温度限制30°C未被超过 |
| 二氧化钛 | 10 克 | 30分钟 | 2000 转/分钟 | < 80 nm | 纳米研磨 < 100 nm 仅在 Emax 中实现（比球磨机结果细 5 倍） |
| 钛酸钡 | 12 克 | 2 小时 | 1800 转/分钟 | < 83 nm | 纳米研磨 < 100 nm，与球磨相比节省 3 小时 |
| 石墨 | 5 克 | 8 小时 | 2000 转/分钟 | < 1.7 µm | 极大地节省时间（比球磨机快24倍）和出色的细度（比球磨机细7倍） |
| 皮质酮衍生物 | 2.5 克 | 5分钟 | 1000 转/分钟 | < 280 nm | 温度限制45°C未被超过。与球磨机相比节省了近3小时的时间。 |
| 硅和锗 | 3.63 克 Si / 2.36 克 Ge | 20 分钟预研磨 + 4 小时合金化 | 1200 转/分钟 | 不相关 | 机械合金化：合金化效果好，比球磨机快 4-5 小时，Emax 中几乎没有玻璃化和结块现象 |
为了找到解决方案，请访问我们的应用数据库。
高能球磨仪Emax 更精细的研磨，达到纳米级别
Emax的高能量输入和非常高效的尺寸减小机制使其也适用于将难研磨样品粉碎到纳米级。此外，样品的彻底混合带来了非常窄的粒径分布。

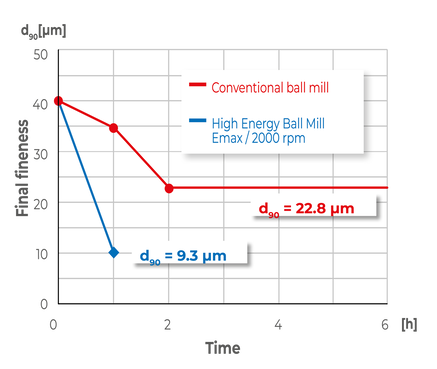

研磨样品很困难

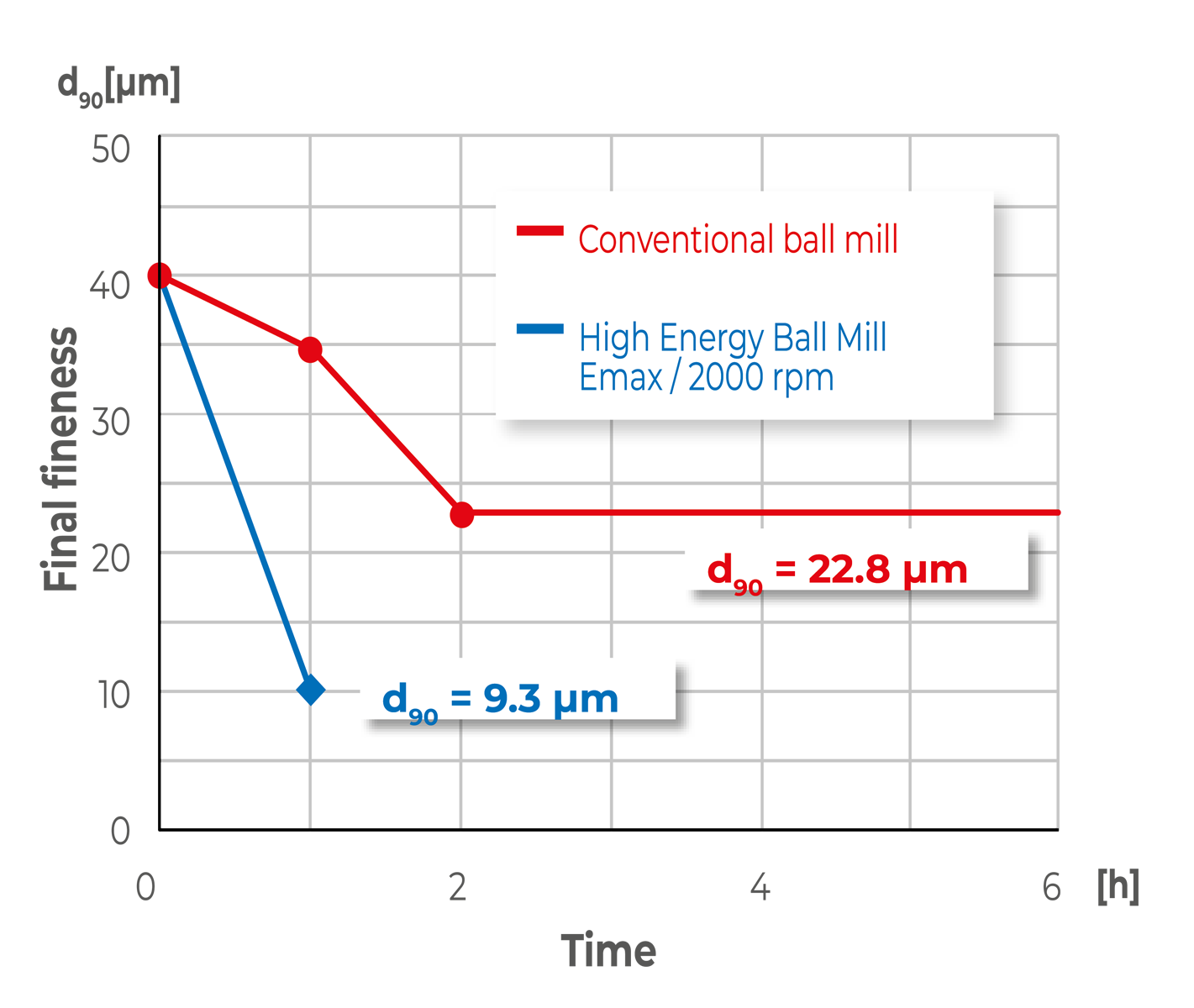

石墨是一种润滑剂，因此需要极高的能量输入才能被粉碎。在Emax中研磨1小时后，样本中已有90%小于10微米。传统球磨机的最佳研磨粒径大于20微米。

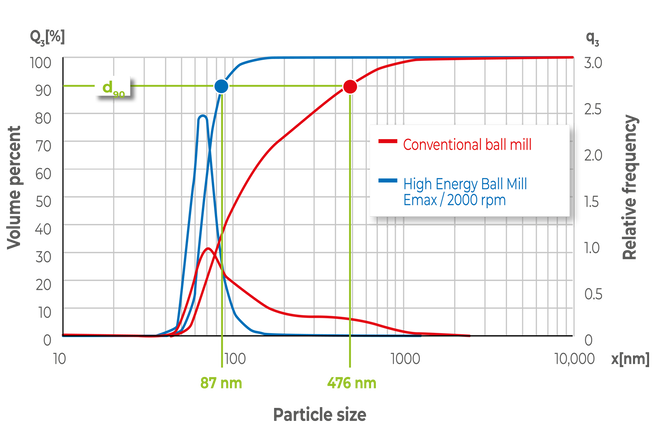

窄粒径分布

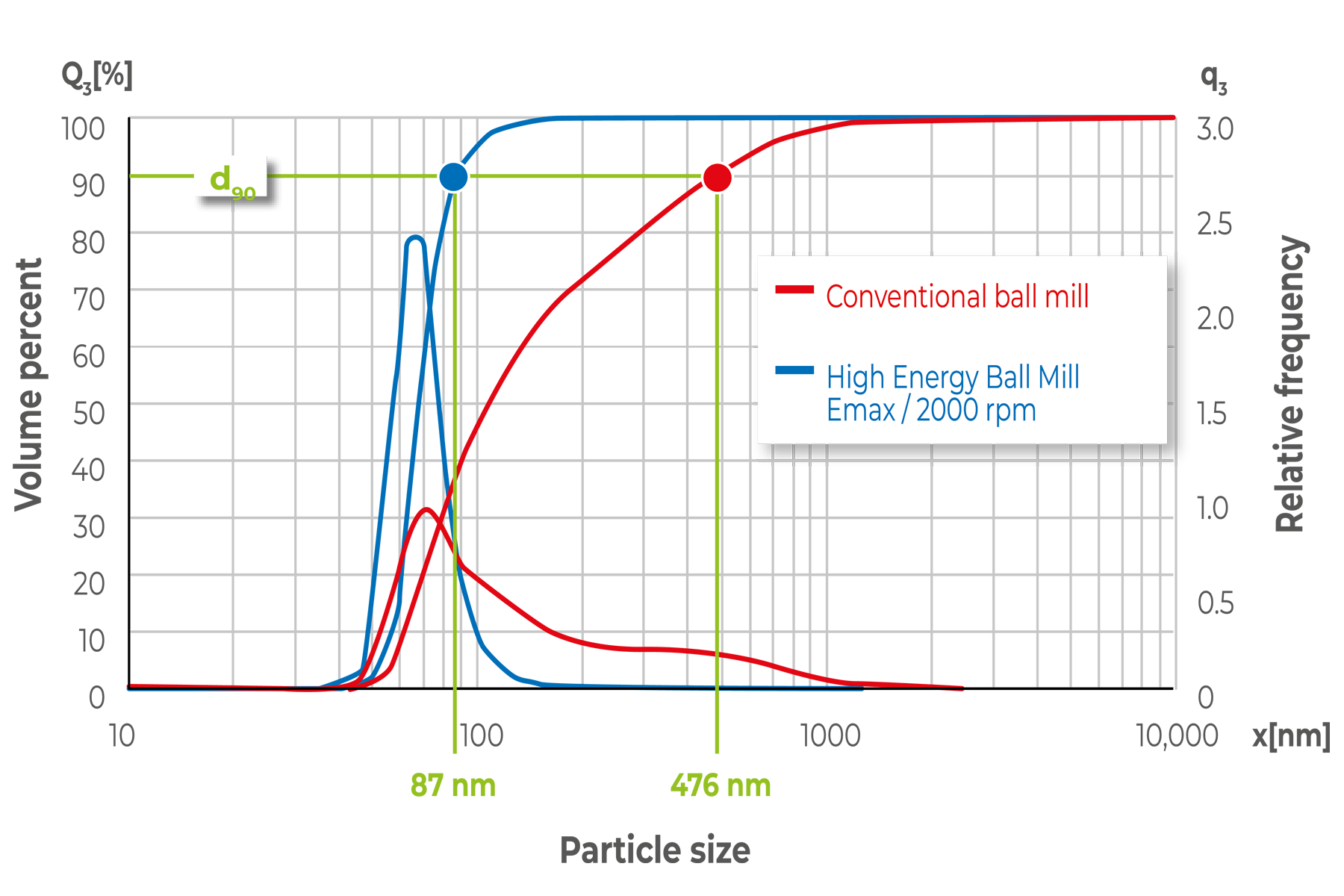

二氧化钛是一种颜料，例如，在防晒霜中使用它来保护皮肤免受紫外线辐射的伤害。纳米范围内的颗粒尺寸分布能使保护特别有效。
机械合金化 出色的转化率和显著的时间节省
对于无法通过熔炼合金化的材料，采用球磨机进行机械合金化，球磨机通过冲击和摩擦提供高能输入。试验表明，合金化过程比例如行星式球磨仪中的过程所需时间要短得多。其他优点包括转化率更高、无定形颗粒更少以及结块更少。
Si-Ge合金的生产

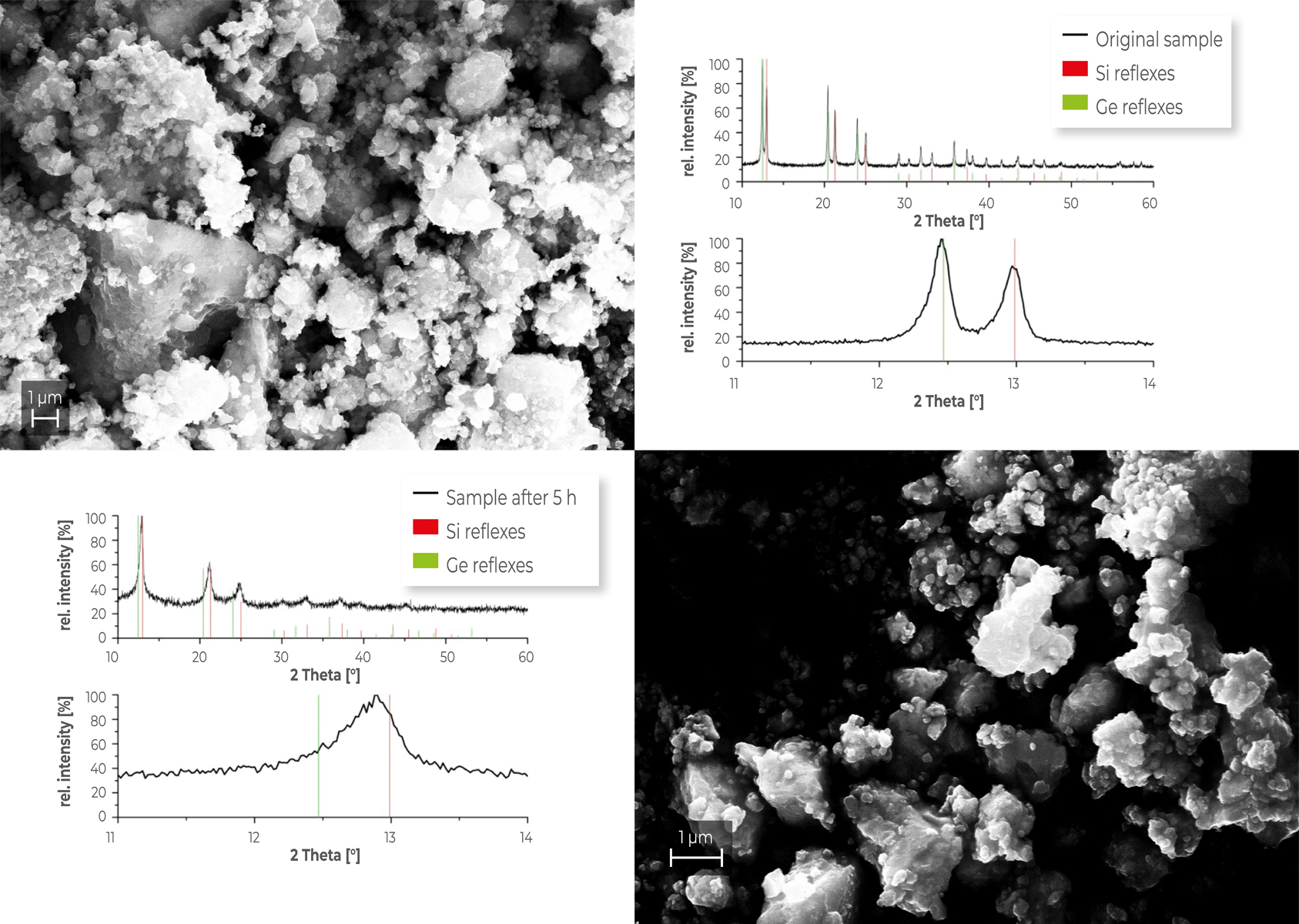

在Emax中生产硅锗合金时，首先将3.63克Si和2.36克Ge在装有十个相同材料10毫米研磨球的50毫升碳化钨研磨罐中粉碎。硅的初始粒径在0.1至2.5厘米之间，锗的粒径约为4毫米。在1000转/分钟研磨20分钟后，初始物质已变成松散的粉末。实际合金化过程以1/10的粉末/球比率和1200转/分钟的速度开始。在机械合金化5小时后，每小时暂停1分钟进行方向反转以避免结块，粉末衍射图谱已经显示出锗融入硅的迹象。在8到9小时后，可以观察到这种效应的轻微增加。
机械合金化
对于无法通过熔炼合金化的材料，采用球磨机进行机械合金化，球磨机通过冲击和摩擦提供高能输入。试验表明，合金化过程比例如行星式球磨仪中的过程所需时间要短得多。其他优点包括转化率更高、无定形颗粒更少以及结块更少。
作用原理 研磨尺寸在亚微米范围
高能球磨仪Emax结合了高频撞击、强烈摩擦和可控的圆周运动，形成了独特而高效的研磨机制。研磨罐呈椭圆形，分别安装在两个圆盘上，圆盘在不改变其方向的情况下沿圆形方向移动研磨罐。 研磨罐的几何形状和运动的相互作用，使研磨球、试样材料和研磨罐壁之间产生强烈的摩擦，并使研磨罐快速加速，使研磨罐的圆端对试样产生巨大的冲击力。这显著地改善了颗粒的混合，导致在球磨仪中实现更小的研磨尺寸和更窄的颗粒尺寸分布。
安全有效的研磨工艺 各种配件以提供最大的灵活性

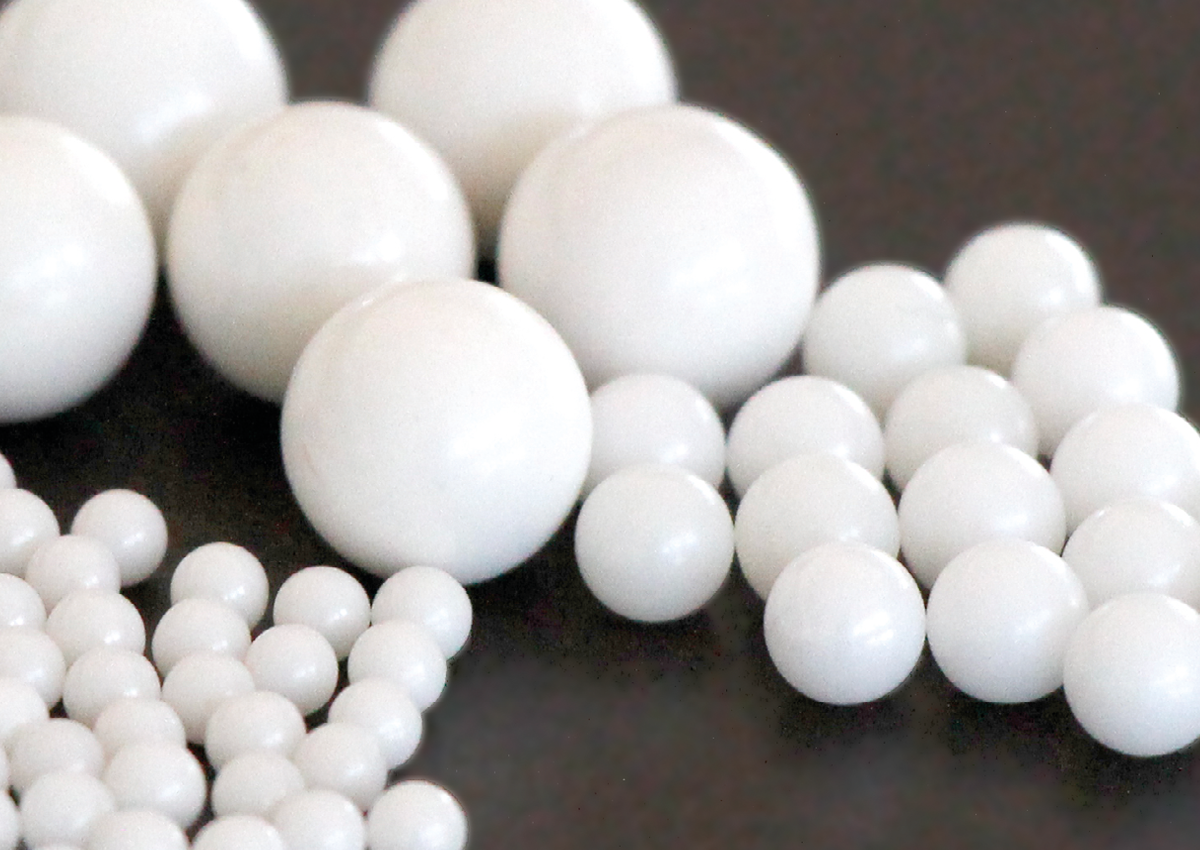

研磨罐有三种材质
可用的研磨罐尺寸有 50 毫升、80 毫升和 125 毫升，材料包括不锈钢、碳化钨和氧化锆，可确保无污染地制备样品。 可进行无重金属打磨，也可在 -100 °C 下进行打磨
通气盖 视频

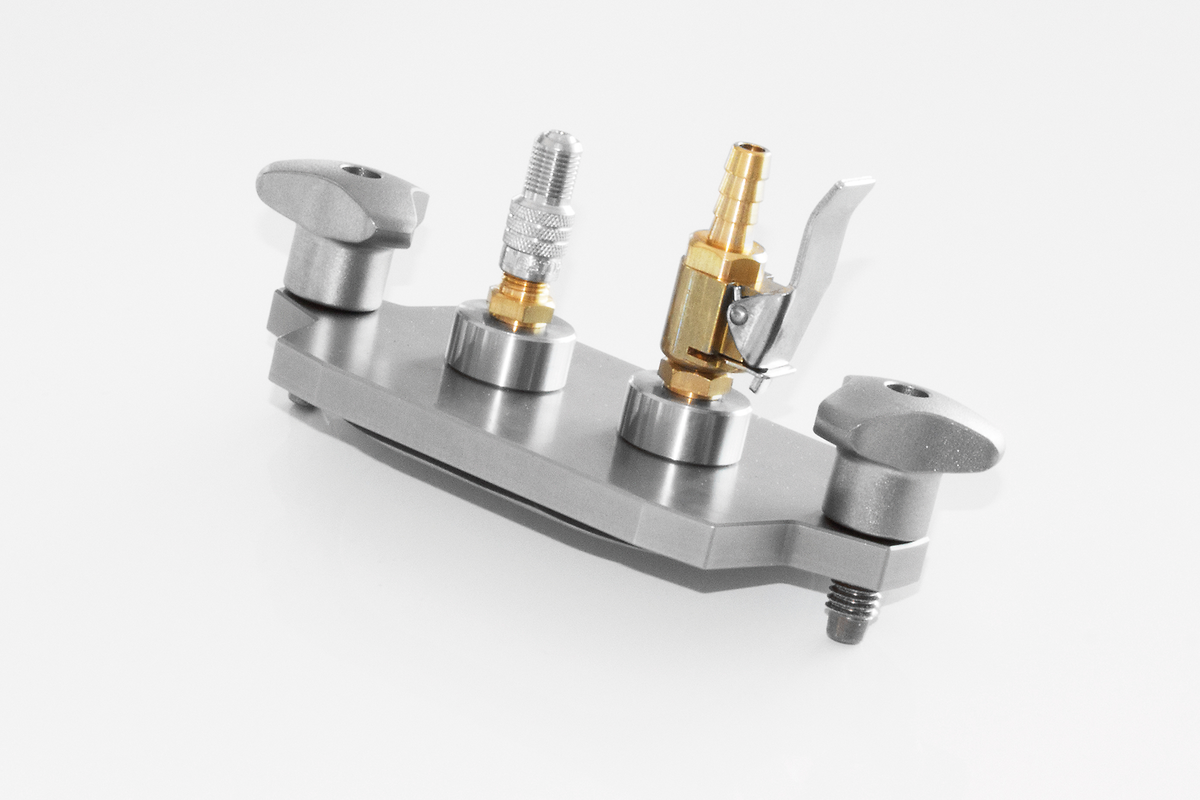

RETSCH为研磨罐提供了一种特殊的通气盖，设计用于在球磨罐中保持特殊气氛的应用。

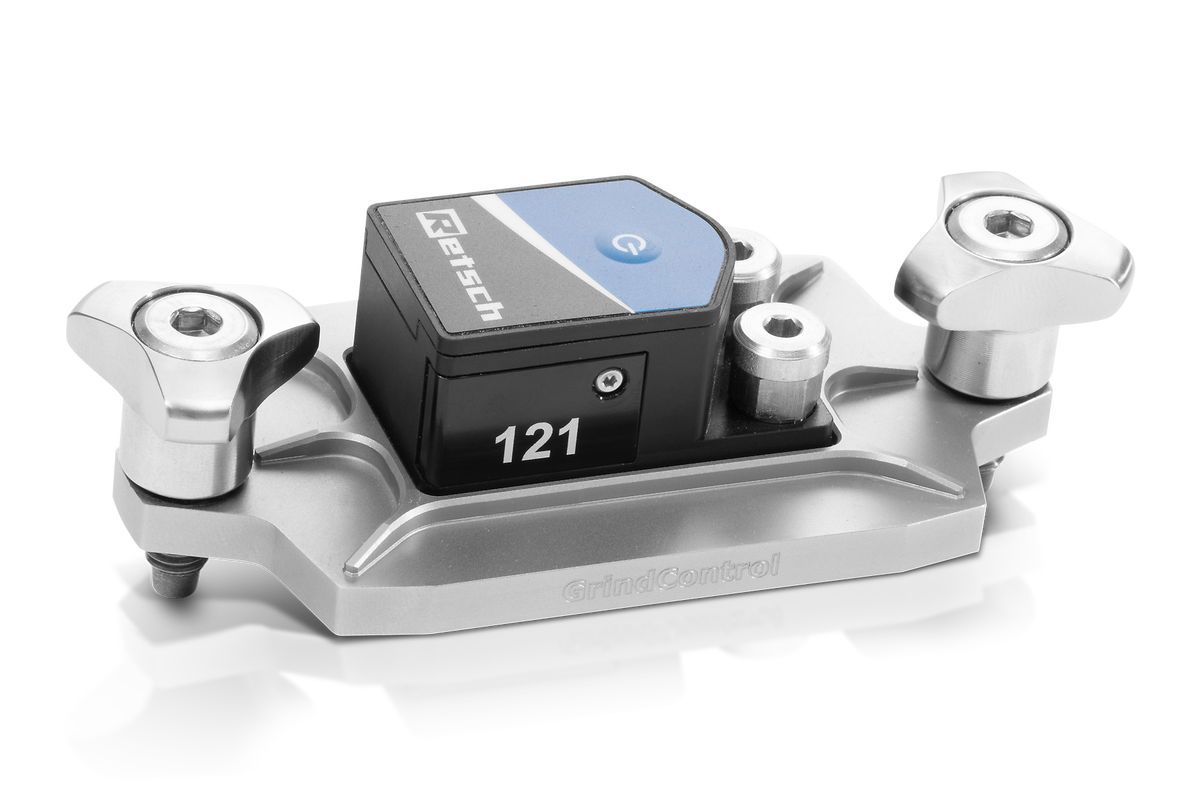

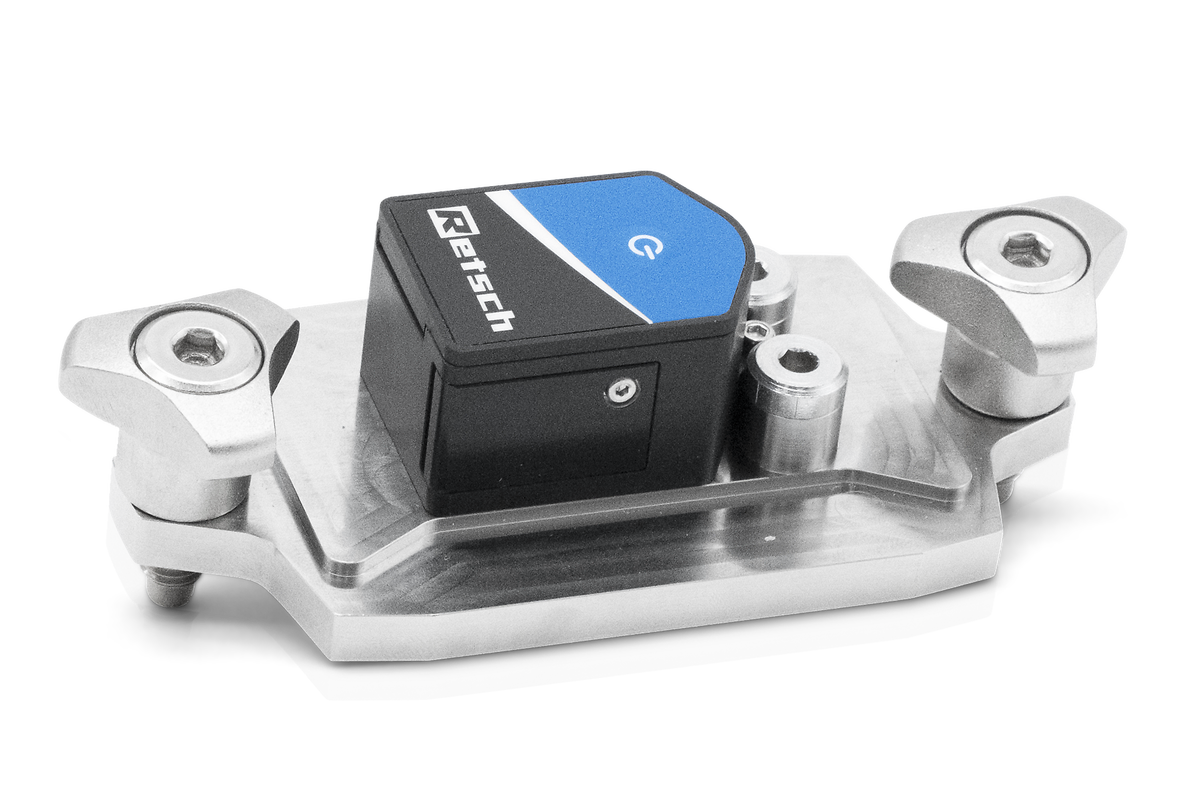

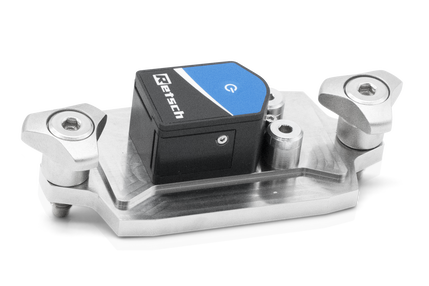

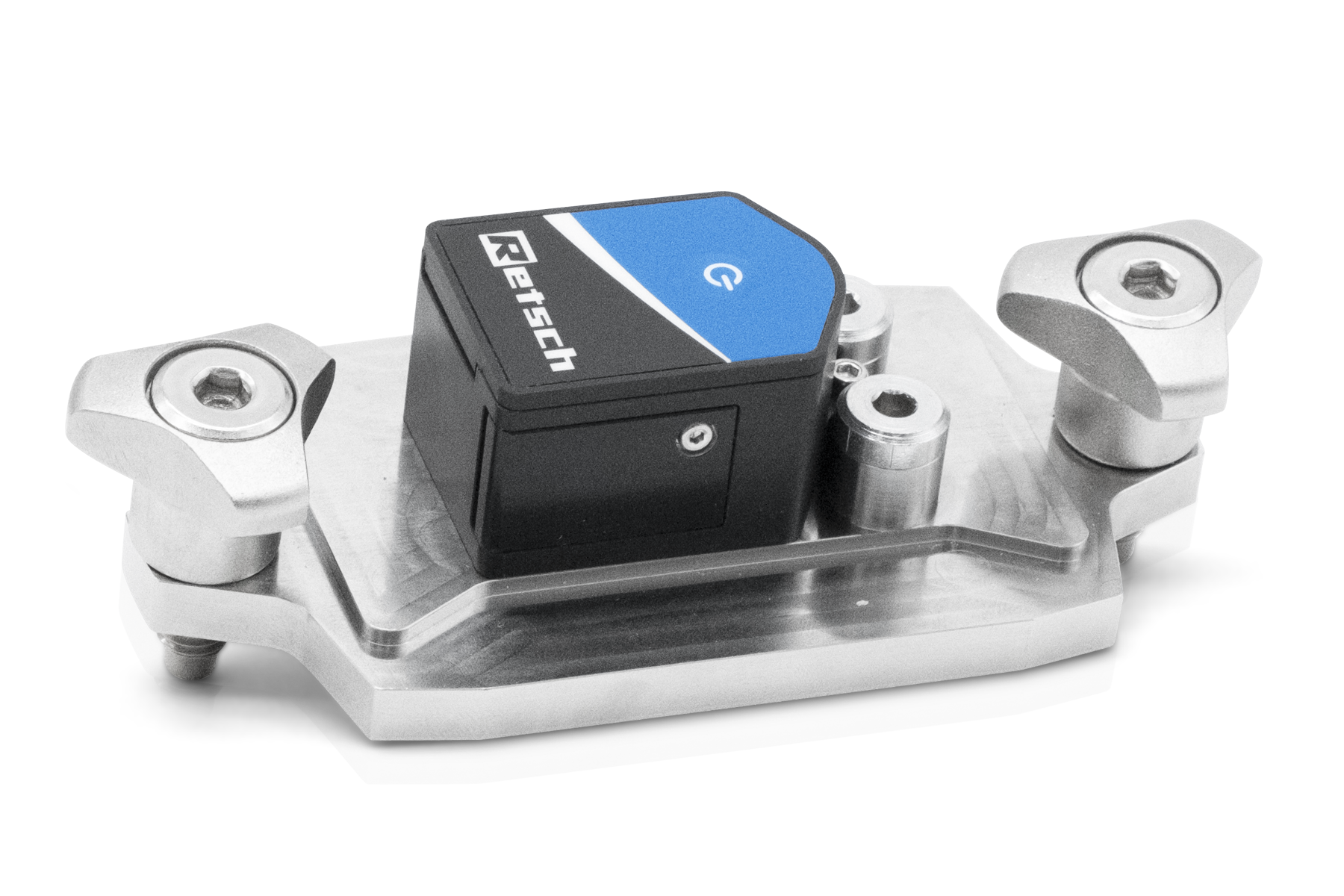

GrindControl
GrindControl 可测量罐内的温度和压力。该系统包括一个传感器和传输装置以及一个分析软件。
高能球磨仪Emax 技术参数
| 应用 | 纳米研磨、粉碎、均质化、机械合金化、胶体磨、高能源粉碎 |
|---|---|
| 应用领域 | 农业, 生物, 化学, 建筑材料, 工程/电子, 环境/循环, 地质/冶金, 玻璃/陶瓷, 医药 |
| 样品特征 | medium-hard, hard, brittle, fibrous - dry or wet |
| 粉碎原理 | 撞击力，摩擦力 |
| 最大进样尺寸 | < 5 mm |
| 最终出料粒度 * | < 80 nm |
| 批次加料量* | 最大2 x 45 ml |
| 网频50赫兹（60赫兹）下的转速 | 300 - 2000 min-1 |
| 冷却 | 水冷控制一体 / 可选: 外部冷却装置 |
| 温度控制 | 是（可设最低和最高温度） |
| 研磨平台数 (可接纳研磨罐数) | 2 |
| 研磨罐种类 | 含完整的安全紧固装置 |
| 研磨套件材料 | stainless steel, tungsten carbide, zirconium oxide |
| 研磨罐尺寸 | 50毫升/125毫升 |
| 粉碎时间设定 | 00:01:00到99:59:59 |
| 间歇驱动 | 是，可选反向间歇 |
| 转动时间 | 00:01:00到99:59:59 |
| 暂停时间 | 00:01:00到99:59:59 |
| 可存储运行模式 | 10 |
| 串行接口 | USB / LAN ( RJ45) |
| 驱动 | 带变频器的三相交流电动机 |
| 驱动功率 | 2600 W |
| 电源数据 | 200-240 V, 50/60 Hz |
| 电源接头 | 单相 |
| 接受功率 | ~ 3100W (VA) |
| 防护类型 | IP 30 |
| 机体尺寸（宽x高x纵深） | 625×525×645毫米 |
| 净重 | ~ 120 kg |
| 标准 | CE |
| 专利/实用专利 | 研磨罐专利设计(US 8,042,754 B2) |
高能球磨仪Emax 资料下载
Expert Guide Milling
Why Size Reduction? A reliable and accurate analysis can only be guaranteed by reproducible sample preparation. The "Art of Milling" describes the process of turning a laboratory sample into a representative part sample with homogeneous analytical fineness.
Green Cement - Innovation in the Construction Industry
Green Cement represents a significant innovation in the construction industry, aimed at reducing environmental impact and promoting sustainable development. Traditional cement production is a major contributor to global CO emissions, accounting for approximately 7-8% of the total. With this material these emissions can be minimized by incorporating supplementary cementitious materials (SCMs) such as fly ash, slag and seashell by using alternative fuels and raw materials. Our solutions enable the production of a more sustainable product with high performance characteristics and exceptional physical properties.
